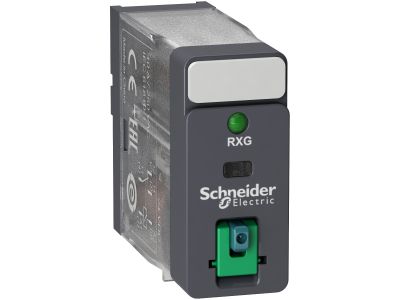

Przekaźnik interfejsowy z przyciskiem test i LED 48V DC, 10A, 1 styk C/O Zelio Relay | RXG12ED Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric Zelio Relay RXG12ED to wtykowy przekaźnik z cewką 48 V DC, jednym stykiem przełącznym (SPDT) o obciążalności 10 A oraz wbudowaną diodą LED i blokowanym przyciskiem testowym. Zaprojektowany jako ekonomiczne i oszczędzające miejsce rozwiązanie do wielu funkcji przełączania, w obudowie o stopniu ochrony IP40.

• Cewka 48 V DC: zasilanie napięciem stałym 48 V – idealne do systemów sterowania i układów automatyki przemysłowej.
• Styk SPDT 10 A: przełączny styk o prądzie znamionowym 10 A umożliwia bezpieczne przełączanie obciążeń bez ryzyka przegrzania.
• Dioda LED sygnalizacyjna: wizualna kontrola stanu załączenia cewki ułatwia diagnostykę i szybkie sprawdzenie pracy przekaźnika.
• Blokowany przycisk testowy: umożliwia ręczne sprawdzenie działania styków oraz blokadę w pozycji załączonej – przydatne przy uruchomieniu i serwisie.
• Stopień ochrony IP40 i przezroczysta obudowa: ochrona przed ciałami stałymi oraz możliwość łatwej identyfikacji stanu styków bez otwierania obudowy.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich norm dla przemysłowych urządzeń sterowniczych i posiada certyfikat CE. Produkt opiera się na wieloletnim doświadczeniu w budowie przekaźników od 1924 roku, gwarantując niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Dzięki uniwersalnej budowie i parametrom, przekaźnik RXG12ED sprawdza się w różnorodnych układach sterowania i automatyki.

• Sterowanie odbiornikami prądu stałego i przemiennego o prądzie do 10 A w systemach HVAC, pakowania i klimatyzacji.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w rozdzielnicach sterowniczych.
• Sygnalizacja stanu procesów – dioda LED i przycisk test umożliwiają szybką weryfikację działania w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami czy siłownikami w instalacjach niskonapięciowych 48 V DC.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do wtykowego montażu w gnieździe podstawki (np. seria RXZE); nie wymaga narzędzi. Przekrój przewodów należy dobrać do prądu obciążenia (max. 10 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta podstawki. Zaleca się stosowanie przewodów miedzianych o odpowiedniej izolacji.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, przekaźnik wyposażony jest w diodę LED sygnalizującą podanie napięcia na cewkę. Świecenie diody informuje o załączeniu cewki.
• Jaki stopień ochrony IP ma ten przekaźnik? Obudowa przekaźnika posiada stopień ochrony IP40 – chroni przed ciałami stałymi o średnicy powyżej 1 mm; nie jest odporna na wilgoć ani wodę.
• Jaki tryb pracy ma styk? Styk jest przełączny (SPDT, forma C/O) – oznacza, że w spoczynku zwierany jest jeden obwód, a po załączeniu cewki przełącza na drugi obwód.
