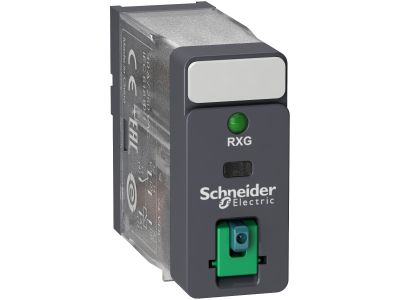

Przekaźnik interfejsowy z przyciskiem test i LED 1C/O 10A, 24V DC | RXG12BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric z serii Zelio RXG, o oznaczeniu katalogowym RXG12BD, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 24V DC (prąd stały), co czyni go idealnym do współpracy ze standardowymi sterownikami PLC oraz zasilaczami impulsowymi. Wyposażony w jeden styk przełączny typu SPDT (Single Pole Double Throw), pozwala na sprawne zarządzanie obwodami o prądzie znamionowym do 10 amperów.

• Kompaktowa konstrukcja: Szerokość obudowy wynosząca zaledwie 16 mm pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Wskaźnik LED: Zintegrowana dioda LED informuje o stanie zadziałania cewki, co znacząco przyspiesza diagnostykę układu bez konieczności użycia miernika.
• Przycisk testowy: Blokowalny, jednostopniowy przycisk testowy umożliwia ręczne wymuszenie przełączenia styków, co jest nieocenione podczas uruchamiania instalacji oraz prac konserwacyjnych.
• Wysoka obciążalność: Zdolność łączeniowa na poziomie 10A gwarantuje bezpieczną pracę nawet przy większych obciążeniach rezystancyjnych i indukcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które Schneider Electric rozwija od 1924 roku. Przekaźnik RXG12BD spełnia wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia, co potwierdza jego przydatność do zastosowań w wymagających środowiskach przemysłowych oraz budynkowych. Dzięki wysokiej jakości materiałów izolacyjnych, urządzenie zapewnia odpowiedni stopień ochrony i separacji galwanicznej między obwodem sterowania a obwodem mocy.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, przekaźnik RXG12BD znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Panele sterowania, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Sterowanie wentylacją, klimatyzacją i ogrzewaniem w budynkach komercyjnych.
• Infrastruktura budynkowa: Sterowanie oświetleniem, systemami zasilania oraz windami.
• Branża medyczna: Wyposażenie diagnostyczne i laboratoryjne wymagające precyzyjnego przełączania sygnałów.
• Energetyka: Separacja sygnałów w układach zasilaczy i sterowania silnikami.

Wskazówki Montażowe

Montaż przekaźnika RXG12BD powinien odbywać się w dedykowanym gnieździe wtykowym montowanym na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłową polaryzację: W przypadku cewki 24V DC należy zachować odpowiednie podłączenie biegunów zasilania.
• Moment dokręcania: Zaciski śrubowe w gnieździe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Wentylację: Mimo niskiego poboru mocy przez cewkę, przy montażu kaskadowym wielu przekaźników warto zachować minimalne odstępy dla optymalnego odprowadzania ciepła.
• Bezpieczeństwo: Wszelkie prace montażowe należy wykonywać przy odłączonym napięciu zasilania.

FAQ

1. Czy przycisk testowy można zablokować na stałe?
Tak, przekaźnik posiada funkcję blokowania przycisku testowego, co pozwala na utrzymanie styków w stanie przełączonym bez konieczności ciągłego trzymania przycisku przez serwisanta.

2. Czy przekaźnik posiada wskaźnik zadziałania?
Tak, urządzenie jest wyposażone w jasny wskaźnik LED, który sygnalizuje obecność napięcia na cewce i aktywację przekaźnika.

3. Jaka jest szerokość modułu?
Przekaźnik ma szerokość 16 mm, co czyni go jednym z najbardziej kompaktowych rozwiązań w swojej klasie obciążalności (10A).

4. Czy ten model nadaje się do sterowania silnikami?
Tak, przekaźnik może być stosowany w układach sterowania silnikami, o ile prąd rozruchowy i znamionowy silnika nie przekracza parametrów granicznych styku 10A.
