Przekaźnik interfejsowy z przyciskiem test 230V AC, 10A, 1 styk C/O | RXG11P7 Schneider Electric

Opis i Kluczowe Cechy

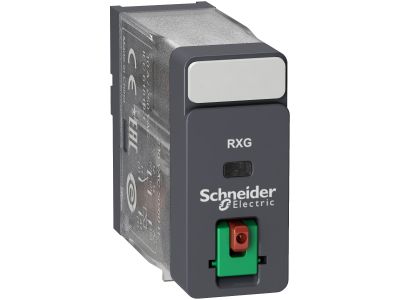

Przekaźnik interfejsowy Schneider Electric RXG11P7 to niezawodne urządzenie z cewką 230V AC i jednym stykiem przełącznym (C/O) o obciążalności 10 A. Dzięki blokowanemu przyciskowi testowemu umożliwia wygodną weryfikację działania bez podłączania napięcia, a kompaktowa obudowa o szerokości 16 mm oszczędza miejsce w szafie sterowniczej. Przezroczysta konstrukcja ułatwia wzrokową kontrolę stanu styków, a stopień ochrony IP40 zabezpiecza przed wnikaniem ciał stałych.

• Cewka 230V AC: Bezpośrednie sterowanie z sieci zasilającej bez konieczności stosowania dodatkowego zasilacza – uproszczenie instalacji i redukcja kosztów.
• Styk przełączny 10A: Pozwala na bezpieczne przełączanie obciążeń średniej mocy, np. styczników, wentylatorów czy zaworów, bez ryzyka przegrzania styków.
• Blokowany przycisk testowy: Umożliwia ręczne załączenie i zablokowanie styku w pozycji testowej – ułatwia diagnostykę i konserwację bez angażowania całego układu.
• Szerokość 16 mm: Kompaktowy format pozwala na gęste upakowanie w rozdzielnicy, oszczędzając cenną przestrzeń montażową.
• Przezroczysta obudowa i IP40: Wzrokowa kontrola stanu styków bez otwierania obudowy, przy jednoczesnej ochronie przed kurzem i ciałami stałymi.

Zgodność z Normami

Przekaźnik RXG11P7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Jego parametry i konstrukcja odpowiadają wymogom typowym dla przemysłowych aplikacji sterowania.

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik interfejsowy sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie urządzeniami HVAC – załączanie wentylatorów, pomp i zaworów w systemach ogrzewania, wentylacji i klimatyzacji.
• Automatyka maszyn pakujących – przełączanie sygnałów sterujących i obciążeń wykonawczych w liniach produkcyjnych.
• Sygnalizacja i sterowanie w szafach rozdzielczych – jako interfejs między PLC a obwodami 230V AC.
• Systemy sterowania oświetleniem, napędami rolet i bram – dzięki kompaktowym wymiarom idealny do rozdzielnic modułowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekaźnik należy umieścić w odpowiednim gnieździe lub na szynie DIN (zgodnie z dokumentacją producenta). Przekroje przewodów dobierz do prądu znamionowego (10A), a moment dokręcania zacisków stosuj według zaleceń producenta. Nie przekraczaj dopuszczalnych parametrów styków i cewki.

FAQ

• Czy przekaźnik ma podświetlenie? Przekaźnik RXG11P7 nie jest wyposażony w wbudowane podświetlenie LED. Stan styków można ocenić wzrokowo przez przezroczystą obudowę – w pozycji załączonej widoczne jest zwarcie styków.
• Jaki jest stopień ochrony? Stopień ochrony obudowy wynosi IP40 – zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie gwarantuje ochrony przed wilgocią. Zalecany montaż w suchym pomieszczeniu.
• Jaki jest tryb pracy styku? Styk jest przełączny (SPDT, C/O) – posiada jeden wspólny, jeden normalnie zamknięty (NC) i jeden normalnie otwarty (NO). W zależności od podłączenia może działać jako NO lub NC.
