Przekaźnik interfejsowy z przezroczystą obudową2C/O 5A, 24V DC Zelio Relay | RXG25BD Schneider Electric

Opis i Kluczowe Cechy

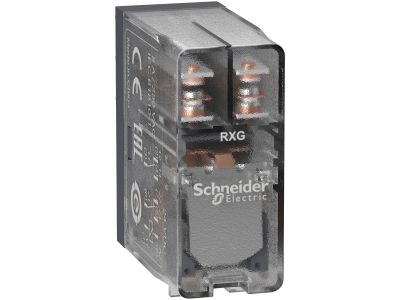

Przekaźnik interfejsowy RXG25BD firmy Schneider Electric z serii Zelio Relay wyposażony jest w 2 styki przełączne DPDT o obciążalności prądowej 5 A oraz cewkę napięcia stałego 24 V DC. Dzięki przezroczystej obudowie możliwa jest szybka wizualna kontrola stanu styków, co ułatwia diagnostykę i skraca czas serwisu. Komponent łączy kompaktową budowę z dziedzictwem niezawodności Schneider Electric sięgającym 1924 roku.

• Styki 2C/O (DPDT) o prądzie 5 A: Umożliwiają przełączanie dwóch niezależnych obwodów przy prądzie do 5 A – odpowiednie do sterowania cewkami styczników, przekaźników pomocniczych oraz sygnalizacji.
• Napięcie cewki 24 V DC: Standardowe napięcie w automatyce przemysłowej, kompatybilne z większością sterowników PLC i zasilaczy – redukuje potrzebę stosowania dodatkowych konwerterów.
• Przezroczysta obudowa: Pozwala na ocenę mechanicznego położenia styków bez demontażu, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłki.
• Kompatybilność z gniazdami serii RPZ: Ułatwia wymianę i modernizację instalacji – przekaźnik można łatwo dopasować do dowolnego gniazda z tej serii.
• Sprawdzona niezawodność od 1924 roku: Konstrukcja oparta na wieloletnim doświadczeniu Schneider Electric, dedykowana maszynom przemysłowym, systemom pakowania, HVAC oraz panelom sterowania.

Zgodność z Normami

Przekaźnik RXG25BD spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Producent Schneider Electric zapewnia zgodność z rygorystycznymi standardami bezpieczeństwa i jakości stosowanymi w automatyce przemysłowej. Szczegółowe normy należy sprawdzić w dokumentacji technicznej produktu.

Zastosowanie

Przekaźnik interfejsowy RXG25BD znajduje zastosowanie w obwodach sterowania niskiego napięcia, gdzie wymagane jest niezawodne przełączanie sygnałów lub zasilania. Sprawdza się w szerokim spektrum aplikacji przemysłowych i budowlanych.

• Sterowanie cewkami styczników i przekaźników mocy w szafach sterowniczych.
• Przekazywanie impulsów sterujących do programowalnych sterowników PLC oraz modułów I/O.
• Sygnalizacja stanu pracy urządzeń (np. lampki kontrolne, wyświetlacze) w systemach automatyki.
• Automatyka budynkowa – sterowanie oświetleniem, systemami HVAC oraz bramami.

Wskazówki Montażowe

Montaż przekaźnika RXG25BD może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów dobierz zgodnie z obowiązującymi normami (zalecany min. 0,5 mm² dla obwodów sygnałowych, do 2,5 mm² dla obwodów prądowych). Moment dokręcania śrub zacisków – według dokumentacji producenta (zazwyczaj 0,5 Nm). Zastosuj gniazdo przekaźnikowe z serii RPZ dla zapewnienia prawidłowego połączenia.

FAQ

• Czy przekaźnik ma podświetlenie cewki? W danych katalogowych nie wskazano podświetlenia. Przezroczysta obudowa umożliwia wizualną kontrolę położenia mechanicznego styków, co pełni funkcję diagnostyczną.
• Jaki jest stopień ochrony? W dostępnych danych nie podano wartości IP. Standardowo przekaźniki interfejsowe montowane w rozdzielnicach mają stopień ochrony IP20 – zalecamy weryfikację w dokumentacji technicznej produktu dla konkretnych warunków pracy.
• Czy przekaźnik pracuje w trybie monostabilnym czy bistabilnym? Zgodnie z typową konstrukcją przekaźników interfejsowych tego typu, model RXG25BD jest przekaźnikiem monostabilnym – styki powracają do stanu spoczynkowego po zaniku napięcia cewki. Szczegóły potwierdź w karcie katalogowej producenta.
