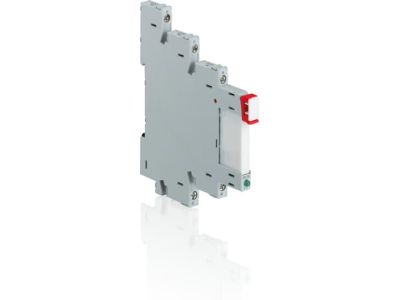

Przekaźnik interfejsowy z podstawą 250V 6A 1C/O (SPDT), 24V DC, CR-S024VADC1CRS, zaciski śrubowe | 1SVR405541R3110 ABB

Alternatywny kod produktu: 1SVR405541R3110

Opis i Kluczowe Cechy

Przekaźnik interfejsowy CR-S024VADC1CRS (symbol 1SVR405541R3110) z podstawą to kompaktowe urządzenie przeznaczone do sterowania obwodami o napięciu 250V AC przy maksymalnym prądzie 6A. Zasilanie cewki odbywa się napięciem 24V DC, co pozwala na integrację z systemami sterowania niskonapięciowego. Wyposażony w jeden zestyk zwierny (1C/O, SPDT), zapewnia elastyczność w projektowaniu układów sterowania.

• Zasilanie 24V DC: Kompatybilność z systemami sterowania PLC, sterownikami przemysłowymi i układami niskonapięciowymi.
• Zestyki 1C/O (SPDT) 6A/250V AC: Możliwość przełączania obwodów mocy o napięciu do 250V AC przy prądzie 6A – idealne do sterowania silnikami, oświetleniem lub grzałkami.
• Zaciski śrubowe: Trwałe i pewne połączenia elektryczne, kompatybilne z przewodami o większych przekrojach.
• Kompaktowa budowa: Umożliwia montaż w ograniczonej przestrzeni, np. w szafach sterowniczych lub rozdzielnicach.
• Podstawa do montażu na szynie DIN: Szybki i standardowy montaż w szafach elektroinstalacyjnych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektywy niskonapięciowej (LVD).

Zastosowanie

Przekaźnik interfejsowy znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest separowane sterowanie obwodami mocy za pomocą sygnałów niskonapięciowych.

• Sterowanie oświetleniem w systemach automatyki budynkowej (np. DALI, KNX).
• Załączanie grzałek, wentylatorów lub pomp w układach grzewczych i klimatyzacyjnych.
• Separacja obwodów sterujących od mocy w maszynach produkcyjnych.
• Integracja z systemami alarmowymi lub przeciwpożarowymi do sterowania sygnalizacją świetlną.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montować na szynie DIN w położeniu pionowym. Zaciski śrubowe należy dokręcać z zalecanym momentem (sprawdzić w dokumentacji technicznej). Upewnić się, że napięcie zasilania cewki (24V DC) jest zgodne z projektem układu. Po montażu przeprowadzić test funkcjonalny, sprawdzając poprawność działania zestyków.

FAQ

• Czy przekaźnik może sterować obwodami 230V AC? Tak, urządzenie obsługuje obwody o napięciu do 250V AC przy prądzie 6A, co czyni je odpowiednim do standardowych instalacji 230V.
• Jaki jest maksymalny prąd zestyków? Maksymalny prąd zestyków wynosi 6A przy napięciu 250V AC, zgodnie z parametrami technicznymi.
• Czy cewka przekaźnika może być zasilana napięciem przemiennym (AC)? Nie, cewka jest przystosowana wyłącznie do zasilania napięciem stałym 24V DC (A1-A2 = 24V DC).
