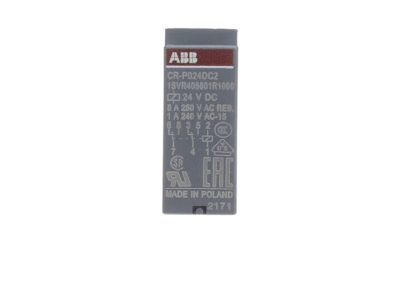

Przekaźnik interfejsowy wtykowy 250V 8A 2C/O (SPDT), 24V DC, CR-P024DC2 | 1SVR405601R1000 ABB

Opis i Kluczowe Cechy

Przekaźnik interfejsowy ABB z serii CR-P (PCB) o numerze katalogowym 1SVR405601R1000 to wysokiej klasy komponent elektro-techniczny, zaprojektowany z myślą o precyzyjnej separacji galwanicznej oraz wzmacnianiu sygnałów w układach sterowania. Urządzenie zostało wyposażone w cewkę zasilaną napięciem stałym 24 V DC, co czyni je idealnym rozwiązaniem dla większości standardowych systemów automatyki przemysłowej. Przekaźnik posiada dwa styki przełączne (2 C/O - SPDT), które charakteryzują się obciążalnością prądową wynoszącą 8 A przy napięciu znamionowym 250 V AC.

• Wysoka zdolność łączeniowa: Dwa niezależne styki przełączne pozwalają na jednoczesne sterowanie dwoma obwodami, co zwiększa elastyczność projektową.
• Kompaktowa konstrukcja: Seria CR-P została zoptymalizowana pod kątem oszczędności miejsca w szafach sterowniczych, zachowując przy tym wysokie parametry izolacyjne.
• Modułowość: Możliwość współpracy z szeroką gamą akcesoriów, takich jak podstawki standardowe i logiczne, moduły funkcyjne (np. diody LED, układy przeciwprzepięciowe) oraz uchwyty zabezpieczające.
• Trwałość: Wykonanie w technologii PCB gwarantuje stabilność parametrów elektrycznych nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt marki ABB został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w aplikacjach profesjonalnych. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących przekaźników energoelektronicznych, co potwierdzają certyfikaty CE oraz inne branżowe dopuszczenia techniczne. Dzięki wysokiej wytrzymałości dielektrycznej, urządzenie zapewnia skuteczną barierę ochronną między obwodem sterowania a obwodem wykonawczym.

Zastosowanie

Przekaźnik CR-P024DC2 znajduje szerokie zastosowanie w nowoczesnych systemach elektro-technicznych, gdzie wymagana jest niezawodna komunikacja między sterownikami PLC a elementami wykonawczymi. Główne obszary wykorzystania to:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Przemysł: Separacja sygnałów wejściowych i wyjściowych w szafach sterowniczych maszyn.
• Rozdzielnice elektryczne: Realizacja funkcji logicznych i czasowych przy użyciu dodatkowych modułów wtykowych.
• Systemy bezpieczeństwa: Powielanie sygnałów o stanie pracy urządzeń.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy urządzenia, zaleca się przestrzeganie poniższych wytycznych montażowych:

• Montaż w podstawce: Przekaźnik jest przeznaczony do montażu w dedykowanych podstawkach serii CR-P montowanych na szynie DIN (35 mm). Należy upewnić się, że przekaźnik jest prawidłowo dociśnięty w gnieździe.
• Zabezpieczenie mechaniczne: Rekomenduje się stosowanie opcjonalnych uchwytów mocujących (obejm), które zapobiegają wysunięciu się przekaźnika w przypadku wystąpienia drgań lub wstrząsów.
• Podłączenie przewodów: Przy stosowaniu podstawek śrubowych należy zachować odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków.
• Polaryzacja: W przypadku stosowania modułów funkcyjnych z diodą LED, należy zwrócić uwagę na polaryzację napięcia zasilającego cewkę (24 V DC).

FAQ

1. Czy przekaźnik posiada wbudowaną diodę sygnalizacyjną LED?
Sam przekaźnik CR-P024DC2 nie posiada wbudowanej diody. Sygnalizację optyczną można uzyskać poprzez zastosowanie opcjonalnego modułu funkcyjnego wtykanego w podstawkę.

2. Jakie są dostępne rodzaje podstawek dla tego modelu?
Dostępne są podstawki standardowe (z zaciskami po jednej stronie) oraz podstawki logiczne (z rozdzielonymi zaciskami wejścia i wyjścia), co ułatwia przejrzyste oprzewodowanie szafy.

3. Czy mogę sterować tym przekaźnikiem bezpośrednio z wyjścia tranzystorowego PLC?
Tak, napięcie cewki 24 V DC oraz niski pobór mocy pozwalają na bezpośrednie sterowanie z większości wyjść cyfrowych sterowników PLC, o ile ich wydajność prądowa jest zgodna z kartą katalogową przekaźnika.
