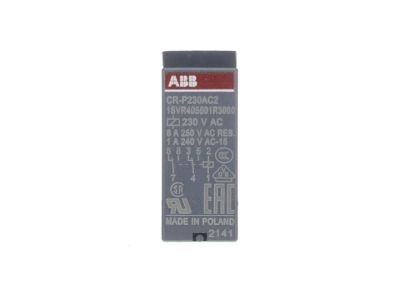

Przekaźnik interfejsowy wtykowy 250V 8A 2C/O (SPDT), 230V AC, CR-P230AC2 | 1SVR405601R3000 ABB

Alternatywny kod produktu: 1SVR405601R3000

Opis i Kluczowe Cechy

Przekaźnik interfejsowy CR-P230AC2 z serii CR-P to wtykowe urządzenie przeznaczone do montażu w dedykowanych podstawkach. Posiada cewkę na napięcie 230 V AC oraz dwa styki przełączne (SPDT) o parametrach 250 V / 8 A, co zapewnia bezpieczne przełączanie obwodów o umiarkowanym obciążeniu bez ryzyka przeciążenia styków. Kompaktowa budowa i szeroki system akcesoriów (podstawki standardowe, logiczne, moduły funkcyjne, uchwyty, oznaczniki) ułatwiają integrację w szafach sterowniczych i rozdzielnicach.

• Cewka 230 V AC: bezpośrednie zasilanie z typowej sieci oświetleniowej bez konieczności stosowania dodatkowych transformatorów.
• Dwa styki przełączne (2C/O – SPDT) 250 V / 8 A: umożliwiają niezależne sterowanie dwoma obwodami lub przełączanie sygnałów sterujących przy zachowaniu wysokiej obciążalności prądowej.
• Styki o obciążalności 8 A: gwarantują pewne łączenie odbiorników takich jak styczniki, zawory, sygnalizatory bez ryzyka przegrzania w normalnych warunkach eksploatacji.
• Wtykowa konstrukcja: szybki montaż i wymiana bez użycia narzędzi – przekaźnik wsuwa się w podstawkę, co skraca czas instalacji i serwisu.
• System akcesoriów CR-P: podstawki standardowe i logiczne, moduły funkcyjne (np. opóźniające), uchwyty i oznaczniki pozwalają dostosować konfigurację do konkretnych wymagań aplikacji.

Zgodność z Normami

Przekaźnik CR-P230AC2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i spełnia wymagania dyrektyw Unii Europejskiej. Posiada oznakowanie CE potwierdzające zgodność z zasadniczymi wymaganiami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w rozdzielnicach i szafach sterowniczych zgodne jest z ogólnymi wytycznymi dla aparatury modułowej.

Zastosowanie

Dzięki uniwersalnym parametrom i wtykowej budowie przekaźnik CR-P230AC2 sprawdza się w różnorodnych aplikacjach sterowania i automatyki.

• Sterowanie stycznikami i przekaźnikami pomocniczymi w rozdzielnicach – galwaniczna separacja obwodów sterowniczych od wykonawczych.
• Przekazywanie sygnałów sterujących do sterowników PLC i systemów automatyki budynkowej (np. sterowanie oświetleniem, roletami, HVAC).
• Sygnalizacja stanów pracy – przełączanie obwodów sygnalizacyjnych LED lub lamp ostrzegawczych.
• Separacja i multipleksacja sygnałów w układach bezpieczeństwa, gdzie wymagana jest niezawodność i szybka wymiana uszkodzonego elementu.

Wskazówki Montażowe

Montaż i wymiana przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po bezwzględnym odłączeniu napięcia od obwodu. Przekaźnik przeznaczony jest do wtykowego osadzenia w podstawce montowanej na szynie TH35 (DIN). Przewody należy podłączać zgodnie z dokumentacją podstawki, stosując odpowiednie narzędzia i moment dokręcania zalecany przez producenta. Przekrój przewodów musi być dobrany do prądu obciążenia (min. 1,5 mm² dla 8 A). Podczas montażu należy zachować wymagane odstępy izolacyjne i unikać kurzu oraz wilgoci.

FAQ

• Czy przekaźnik CR-P230AC2 posiada podświetlenie lub wbudowany LED? Nie, w standardowym wykonaniu przekaźnik nie ma wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie modułów funkcyjnych lub zewnętrznych wskaźników LED dostępnych w systemie akcesoriów CR-P.
• Jaki jest stopień ochrony przekaźnika? Dla samego przekaźnika (bez obudowy) typowym stopniem ochrony w aplikacjach rozdzielnicowych jest IP20, czyli ochrona przed dotknięciem palcem i przed ciałami stałymi >12,5 mm. Po zamontowaniu w podstawce i szafie stopień ochrony może być wyższy w zależności od obudowy.
• W jakim trybie pracy działają styki? Każdy z dwóch styków jest przełączny (SPDT – Single Pole Double Throw). Oznacza to, że każde złącze ma jeden wspólny, jedno normalnie otwarte (NO) i jedno normalnie zamknięte (NC), co pozwala na przełączanie między dwoma obwodami lub zmianę stanu logicznego bez dodatkowych przełączników.
