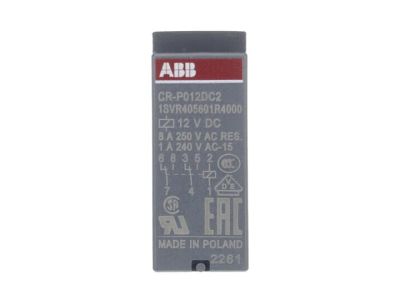

Przekaźnik interfejsowy wtykowy 250V 8A 2C/O (SPDT), 12V DC, CR-P012DC2 | 1SVR405601R4000 ABB

Alternatywny kod produktu: 1SVR405601R4000

Opis i Kluczowe Cechy

Przekaźnik interfejsowy CR-P012DC2 (symbol 1SVR405601R4000) to kompaktowe urządzenie wtykowe przeznaczone do pracy w obwodach sterowania i sygnalizacji. Przeznaczony do montażu na szynie DIN, wyposażony w cewkę na napięcie 12V DC oraz 2 styki przełączne (2C/O, SPDT) o maksymalnym obciążeniu 250V/8A. Bezpośrednie wpięcie w obwód eliminuje konieczność lutowania, ułatwiając montaż i późniejsze serwisowanie.

• Cewka 12V DC: Niskie napięcie sterujące – bezpieczne dla układów elektronicznych i sterowników PLC.
• 2 styki przełączne 250V/8A (2C/O, SPDT): Uniwersalne wyjście do sterowania obwodami 1-fazowymi, sygnalizacji lub przełączania zasilania.
• Konstrukcja wtykowa z cokołem: Szybki montaż bez narzędzi, możliwość wymiany bez demontażu przewodów.
• Montaż na szynie DIN: Standardowe rozwiązanie dla szaf sterowniczych i rozdzielnic, oszczędza miejsce i ułatwia organizację okablowania.
• Kompatybilność z akcesoriami: Możliwość stosowania podstaw standardowych, logicznych, wtykowych modułów funkcyjnych oraz oznaczników.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi urządzeń niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik CR-P012DC2 znajduje szerokie zastosowanie w układach automatyki przemysłowej, sterowaniu maszynami oraz instalacjach budynkowych, gdzie wymagane jest galwaniczne oddzielenie obwodów sterujących od zasilania.

• Sterowanie oświetleniem zewnętrznym i wewnętrznym poprzez sygnał z czujników ruchu lub zegarów sterujących.
• Przełączanie obwodów sygnalizacji świetlnej (np. lampki kontrolne, sygnalizatory akustyczne).
• Separacja obwodów niskonapięciowych (np. PLC, sterowniki) od obwodów mocy 230V.
• Zastosowanie w układach alarmowych do aktywacji sygnalizacji lub blokad.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przekaźnik mocować na szynie DIN 35 mm, upewniając się o prawidłowym połączeniu cewki (12V DC) i styków. Podczas podłączania zachować odpowiednią polaryzację cewki oraz maksymalne obciążenie styków (8A/250V). Po montażu zaleca się przeprowadzenie testu funkcjonalnego układu sterującego.

FAQ

• Czy przekaźnik CR-P012DC2 jest kompatybilny z innymi seriami przekaźników? Tak, zaprojektowany do pracy z uniwersalnymi podstawkami i akcesoriami serii CR-P, co umożliwia integrację w istniejących systemach.
• Jakie jest maksymalne napięcie cewki? Cewka zasilana jest napięciem stałym 12V DC – należy stosować zasilacz o odpowiedniej charakterystyce.
• Czy przekaźnik można stosować w układach zasilanych napięciem przemiennym? Nie – cewka wymaga zasilania napięciem stałym 12V. Do sterowania obwodami AC należy użyć odpowiedniego modułu pośredniczącego lub przekaźnika z cewką AC.
