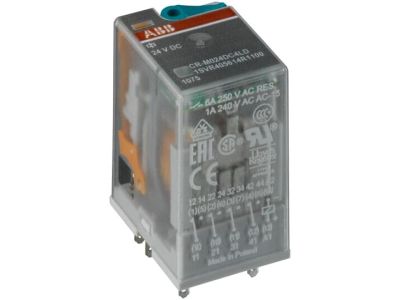

Przekaźnik interfejsowy wtykowy 250V 6A 4C/O (SPDT), 24V DC, CR-M024DC4 | 1SVR405613R1000 ABB

Opis i Kluczowe Cechy

Przekaźnik interfejsowy ABB CR-M024DC4 o numerze katalogowym 1SVR405613R1000 to zaawansowane rozwiązanie w dziedzinie automatyki przemysłowej, zaprojektowane z myślą o niezawodnej separacji galwanicznej oraz powielaniu sygnałów sterujących. Urządzenie pracuje przy znamionowym napięciu zasilania sterującego wynoszącym 24 V DC, co czyni go idealnym komponentem do współpracy ze sterownikami PLC oraz systemami rozproszonych wejść/wyjść. Wyposażony jest w cztery niezależne styki przełączne (4 C/O - SPDT), z których każdy posiada obciążalność znamionową 6 A przy napięciu 250 V AC. Taka konfiguracja pozwala na jednoczesne załączanie wielu obwodów wykonawczych za pomocą jednego sygnału wejściowego, co znacząco optymalizuje przestrzeń w szafie sterowniczej.

• Zintegrowany przycisk testowy: Umożliwia ręczne wymuszenie zadziałania styków bez konieczności podawania napięcia na cewkę, co jest nieocenione podczas procedur uruchomieniowych i diagnostycznych.
• Sygnalizacja LED: Wbudowana dioda elektroluminescencyjna zapewnia natychmiastową wizualną informację o stanie zasilania cewki, skracając czas lokalizacji usterek.
• Kompaktowa budowa: Miniaturowa konstrukcja wtykowa pozwala na szybką wymianę elementu bez ingerencji w okablowanie stałe gniazda.
• Wysoka trwałość: Styki o wysokiej jakości gwarantują długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia bezpieczeństwo i kompatybilność w globalnych systemach elektroenergetycznych. Przekaźnik spełnia wymagania normy IEC/EN 61810-1, dotyczącej przekaźników elektromechanicznych o działaniu nieokreślonym. Posiada certyfikację CE oraz inne uznane znaki jakości, co potwierdza jego przydatność do zastosowań profesjonalnych w Unii Europejskiej i na rynkach światowych.

Zastosowanie

Przekaźnik ABB CR-M024DC4 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i automatyzacji procesów. Jest kluczowym elementem w:

• Separacji sygnałów: Izolacja wrażliwych wyjść sterowników PLC od obwodów wykonawczych o wyższym poborze prądu lub innym potencjale.
• Powielaniu styków: Przekazywanie informacji o stanie jednego czujnika do kilku niezależnych systemów (np. do sterownika, panelu HMI i systemu alarmowego).
• Dopasowaniu poziomów napięć: Sterowanie urządzeniami pracującymi na 230 V AC za pomocą sygnałów niskonapięciowych 24 V DC.
• Budowie układów logicznych: Realizacja prostych funkcji logicznych w szafach sterowniczych bez użycia zaawansowanych sterowników.

Wskazówki Montażowe

Montaż przekaźnika CR-M024DC4 jest intuicyjny i szybki dzięki systemowi wtykowemu. Aby zapewnić poprawną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Dobór gniazda: Przekaźnik należy wpiąć w dedykowane gniazdo ABB z serii CR-M (dostępne w wersji standardowej lub logicznej).
• Montaż na szynie DIN: Kompletny zestaw (gniazdo + przekaźnik) montuje się na standardowej szynie montażowej DIN 35 mm (TH35).
• Zabezpieczenie mechaniczne: Zaleca się stosowanie opcjonalnych uchwytów zabezpieczających, które chronią przekaźnik przed wysunięciem się z gniazda w warunkach występowania drgań.
• Oznaczenia: Warto wykorzystać dedykowane tabliczki opisowe (oznaczniki) dla ułatwienia identyfikacji aparatu w rozdzielnicy.
• Moduły funkcyjne: Gniazda można doposażyć w moduły przeciwprzepięciowe lub diodowe, wpinane bezpośrednio w podstawę.

FAQ

1. Czy przekaźnik posiada wbudowaną ochronę przeciwprzepięciową cewki?
Model CR-M024DC4 posiada diodę LED, jednak w celu pełnej ochrony przed przepięciami indukowanymi przy wyłączaniu cewki DC, zaleca się zastosowanie opcjonalnego modułu wtykowego z diodą gaszącą montowanego w gnieździe.

2. Czy można ręcznie zablokować przycisk testowy?
Tak, przycisk testowy w serii CR-M umożliwia nie tylko chwilowe sprawdzenie styków, ale również ich zablokowanie w pozycji zadziałania, co ułatwia długotrwałe testy obwodów.

3. Jakie akcesoria są dostępne do tego modelu?
System ABB CR-M obejmuje szeroką gamę akcesoriów, w tym gniazda z zaciskami śrubowymi lub sprężynowymi, moduły funkcyjne (RC, warystory), uchwyty wyrzutowe oraz mostki grzebieniowe do łączenia wspólnych potencjałów na gniazdach.
