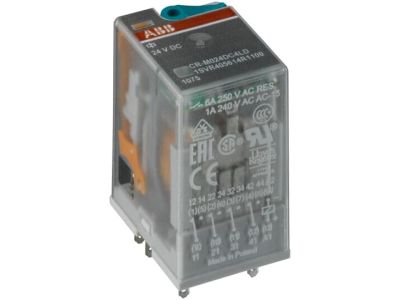

Przekaźnik interfejsowy wtykowy 250V 12A 2C/O (SPDT) + LED, 24V DC, CR-M024DC2L | 1SVR405611R1100 ABB

Opis i Kluczowe Cechy

Przekaźnik interfejsowy ABB CR-M024DC2L to zaawansowane rozwiązanie z serii miniaturowych przekaźników wtykowych CR-M, zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki przemysłowej. Urządzenie pracuje przy znamionowym napięciu sterującym wynoszącym 24 V DC, co czyni je idealnym komponentem do współpracy ze sterownikami PLC oraz systemami sterowania niskonapięciowego. Wyposażone w dwa styki przełączne typu 2 C/O (SPDT), pozwala na jednoczesne i niezależne zarządzanie dwoma obwodami wyjściowymi przy użyciu jednego sygnału wejściowego.

• Wysoka obciążalność prądowa: Styki o wartości znamionowej 250 V / 12 A gwarantują bezpieczne przełączanie obciążeń o znacznej mocy, co redukuje potrzebę stosowania dodatkowych styczników w wielu aplikacjach.
• Zintegrowana dioda LED: Wbudowany wskaźnik świetlny zapewnia natychmiastową, wizualną diagnostykę stanu zasilania cewki, co znacząco skraca czas identyfikacji usterek w szafie sterowniczej.
• Przycisk testowy: Ergonomiczny przycisk umożliwia ręczne wymuszenie zadziałania przekaźnika bez konieczności podawania sygnału sterującego, co jest nieocenione podczas procedur uruchomieniowych i serwisowych.
• Kompaktowa konstrukcja: Miniaturowe wymiary pozwalają na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych i przemysłowych. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących bezpieczeństwa komponentów elektrotechnicznych. Dzięki wysokiej jakości materiałów izolacyjnych, urządzenie zapewnia odpowiedni poziom separacji galwanicznej między obwodem sterowania a obwodem wykonawczym, co jest kluczowe dla ochrony wrażliwej elektroniki sterującej.

Zastosowanie

Przekaźnik ABB CR-M024DC2L znajduje szerokie zastosowanie w nowoczesnych systemach elektroinstalacyjnych i automatyce. Jest dedykowany do:

• Separacji sygnałów: Izolacja galwaniczna między sterownikiem PLC a elementami wykonawczymi o wyższym poborze prądu.
• Powielania styków: Możliwość sterowania wieloma odbiornikami za pomocą jednego wyjścia cyfrowego.
• Systemów HVAC: Sterowanie wentylatorami, pompami i zaworami w układach klimatyzacji i ogrzewania.
• Przemysłu maszynowego: Jako element pośredniczący w układach bezpieczeństwa i logiki sterowania maszyn.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Przekaźnik CR-M024DC2L jest komponentem wtykowym, co oznacza, że wymaga zastosowania odpowiedniego gniazda z serii ABB CR-M (np. gniazda standardowego lub logicznego). Po osadzeniu przekaźnika w gnieździe, cały zestaw montuje się na standardowej szynie DIN (TH35). Należy zwrócić uwagę na:

• Prawidłowe osadzenie: Upewnij się, że piny przekaźnika są w pełni wprowadzone do gniazda, aby uniknąć rezystancji przejścia i przegrzewania się styków.
• Akcesoria: Zaleca się stosowanie opcjonalnych uchwytów zabezpieczających, które chronią przekaźnik przed wysunięciem się z gniazda w warunkach występowania drgań.
• Oznakowanie: Wykorzystanie dedykowanych oznaczników ABB ułatwia identyfikację obwodów w rozbudowanych systemach.

FAQ

1. Czy przekaźnik posiada wbudowaną ochronę przeciwprzepięciową cewki?
Model CR-M024DC2L posiada diodę LED, jednak w celu pełnej ochrony przed przepięciami indukowanymi przy wyłączaniu cewki DC, zaleca się zastosowanie wtykowego modułu funkcyjnego z diodą gaszącą, montowanego bezpośrednio w gnieździe.

2. Czy można wymienić sam przekaźnik bez odłączania przewodów?
Tak, dzięki konstrukcji wtykowej i zastosowaniu gniazda, wymiana zużytego elementu odbywa się błyskawicznie i nie wymaga ingerencji w okablowanie stałe.

3. Jakie gniazdo jest kompatybilne z tym modelem?
Przekaźnik współpracuje ze wszystkimi gniazdami ABB z serii CR-M, w tym z wersjami ze zaciskami śrubowymi oraz sprężynowymi.
