Przekaźnik interfejsowy wtykowy 250V 10A 3C/O (SPDT) + LED, 24V AC, CR-M024AC3L | 1SVR405612R0100 ABB

Alternatywny kod produktu: 1SVR405612R0100

Opis i Kluczowe Cechy

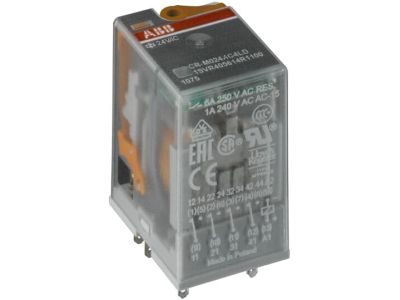

Przekaźnik interfejsowy wtykowy ABB CR-M024AC3L (symbol 1SVR405612R0100) to kompaktowe urządzenie sterujące przeznaczone do montażu w dedykowanym gnieździe serii CR-M. Działa przy znamionowym napięciu sterującym 24 V AC i oferuje trzy zestawy styków przełącznych 3C/O (SPDT) o parametrach 250 V / 10 A. Dzięki temu jednym sygnałem można załączyć kilka niezależnych obwodów, co zwiększa elastyczność instalacji i oszczędza miejsce w szafie sterowniczej.

• Napięcie cewki 24 V AC: Pozwala na bezpośrednie sterowanie z typowych obwodów sterowniczych niskiego napięcia przemiennego, zgodnie z normami instalacyjnymi.
• Styki 3C/O (SPDT) 250 V / 10 A: Umożliwiają przełączanie trzech niezależnych obwodów o znacznym obciążeniu, np. silników, zaworów czy źródeł światła, bez ryzyka przeciążenia styków.
• Zintegrowana dioda LED: Zapewnia natychmiastową wizualną sygnalizację podania napięcia na cewkę – ułatwia diagnostykę i szybkie sprawdzenie stanu pracy.
• Przycisk testowy: Umożliwia ręczne załączenie przekaźnika bez konieczności podawania napięcia sterującego, co przyspiesza rozruch i testowanie instalacji.
• Wtykowa konstrukcja do gniazda CR-M: Upraszcza montaż i wymianę – przekaźnik można łatwo wpiąć/wypiąć w gnieździe bez demontażu połączeń przewodów, co skraca czas serwisu.

Zgodność z Normami

Przekaźnik ABB CR-M024AC3L został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Spełnia ogólne wymagania norm europejskich oraz standardów DIN dla aparatury sterowniczej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnej charakterystyce i trzem zestawom styków przekaźnik sprawdza się w różnorodnych aplikacjach sterowania i automatyki budynkowej oraz przemysłowej. Stosowany jest tam, gdzie potrzebna jest separacja galwaniczna między obwodem sterującym a obciążeniem oraz możliwość załączania kilku urządzeń jednym sygnałem.

• Sterowanie kilkoma odbiornikami (np. oświetleniem, wentylatorami) z jednego źródła sygnału – np. z czujnika lub centrali alarmowej.
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub wejść PLC w szafach sterowniczych.
• Separacja obwodów sterujących niskiego napięcia (24 V AC) od obwodów wykonawczych 250 V w instalacjach automatyki budynkowej.
• Zastosowania w rozdzielnicach i sterowniach jako interfejs pomiędzy modułami logicznymi a odbiornikami energii.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik należy wpiąć w odpowiednie gniazdo serii ABB CR-M (gniazdo standardowe, logiczne lub z modułami funkcyjnymi), a następnie zamontować je na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków w gnieździe należy dobrać zgodnie z dokumentacją producenta. Przed podaniem napięcia sprawdź poprawność podłączenia oraz stan diody LED.

FAQ

• Czy dioda LED informuje o podaniu napięcia na cewkę? Tak, zintegrowana dioda LED świeci się, gdy na cewkę podane jest znamionowe napięcie 24 V AC. Jest to sygnalizacja wizualna – ułatwia sprawdzenie, czy przekaźnik jest w stanie wzbudzonym.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnej wartości IP w dokumentacji. Przekaźnik jest przeznaczony do montażu w suchych pomieszczeniach (np. w szafie sterowniczej), gdzie jest chroniony przed bezpośrednim kontaktem z wodą i pyłem – typowa ochrona dla aparatury wnętrzowej.
• Czy przekaźnik może pracować w trybie ciągłym? Tak, przy znamionowych parametrach (24 V AC, obciążenie styków ≤10 A / 250 V) przekaźnik jest przystosowany do pracy ciągłej. Przy wyższych obciążeniach lub nietypowych warunkach należy sprawdzić dopuszczalną obciążalność prądową w karcie katalogowej.
