Przekaźnik Interfejsowy, SIR6WB-24VDC-R | 863775 Relpol

Opis i Kluczowe Cechy

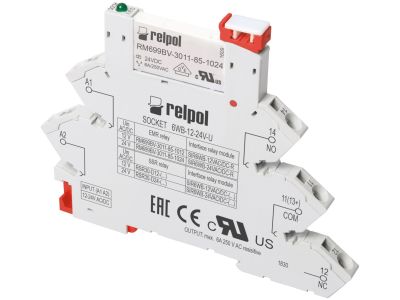

Przekaźnik interfejsowy SIR6WB-24VDC-R marki RELPOL to zaawansowane rozwiązanie systemowe, zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Kompletny zestaw składa się z gniazda 6WB-6-24VDC oraz wymiennego przekaźnika wykonawczego RM699BV-3011-85-1024. Kluczową cechą urządzenia jest jego wąskoprofilowa konstrukcja o szerokości zaledwie 6,2 mm, co pozwala na gęstą zabudowę aparatury modułowej bez ryzyka przegrzania sąsiednich komponentów.

• Zaciski sprężynowe: Zastosowanie technologii sprężynowej gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, co eliminuje konieczność okresowego dokręcania śrub.
• Wymienny element wykonawczy: Możliwość szybkiej wymiany samego przekaźnika RM699BV bez konieczności demontażu okablowania gniazda znacząco skraca czas serwisowania.
• Parametry styków: Wyjście wyposażone w jeden styk przełączny (1P) pozwala na obciążenie prądem do 6 A przy napięciu 250 V AC (kategoria AC1) lub 6 A przy 30 V DC (kategoria DC1).
• Kompaktowe wymiary: Gabaryty 88,6 x 6,2 x 76 mm sprawiają, że jest to jeden z najsmuklejszych przekaźników interfejsowych na rynku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP 20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem przez palce. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących przekaźników energoelektrycznych, co potwierdza jego niezawodność w aplikacjach przemysłowych.

Zastosowanie

Przekaźnik SIR6WB-24VDC-R znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do separacji galwanicznej pomiędzy obwodami sterowania (np. wyjściami sterownika PLC) a obwodami wykonawczymi o większej mocy. Dzięki stałej polaryzacji wejścia (+A1, -A2) i napięciu zasilania 24 V DC, doskonale integruje się ze standardowymi systemami zasilania DC. Wykorzystywany jest w układach sterowania oświetleniem, napędami, a także w systemach sygnalizacji awarii.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej 35 mm (DIN), co zapewnia pełną kompatybilność z większością szaf rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na poprawną polaryzację napięcia zasilania na zaciskach A1 (+) i A2 (-). Przewody należy wprowadzać do zacisków sprężynowych po uprzednim zwolnieniu blokady, co zapewnia optymalny styk elektryczny. Zaleca się zachowanie odpowiedniego porządku w okablowaniu, wykorzystując czytelne oznaczenia zacisków wyjściowych: 14, 11 (13+) oraz 12.

FAQ

• Czy przekaźnik w tym zestawie jest wymienny? Tak, zestaw SIR6WB-24VDC-R umożliwia łatwą wymianę wkładu przekaźnikowego RM699BV w przypadku zużycia styków, bez potrzeby demontażu gniazda z szyny DIN.
• Jakie jest maksymalne obciążenie styków? Przekaźnik obsługuje prąd znamionowy 6 A przy napięciu 250 V AC lub 30 V DC dla obciążeń rezystancyjnych.
• Czy urządzenie posiada wbudowaną sygnalizację LED? Gniazda serii 6WB zazwyczaj wyposażone są w diodę LED sygnalizującą stan pracy przekaźnika, co ułatwia diagnostykę układu.
• Jaki typ zacisków posiada ten model? Model ten posiada zaciski sprężynowe, które zapewniają szybki montaż i odporność na drgania mechaniczne.
