Przekaźnik Interfejsowy, 6A, SIR6W-24VAC/DC-R | 863751 Relpol

Opis i Kluczowe Cechy

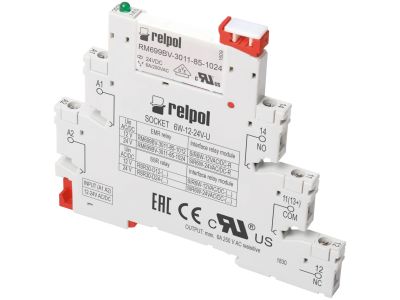

Przekaźnik interfejsowy SIR6W-24VAC/DC-R marki RELPOL to zaawansowane rozwiązanie dedykowane do systemów automatyki przemysłowej, gdzie kluczowym czynnikiem jest optymalizacja przestrzeni wewnątrz szaf sterowniczych. Zestaw składa się z gniazda 6W-12-24V-U oraz wymiennego przekaźnika wykonawczego RM699BV-3011-85-1024. Dzięki wąskoprofilowej obudowie o szerokości zaledwie 6,2 mm, urządzenie pozwala na znaczną oszczędność miejsca na szynie montażowej w porównaniu do standardowych przekaźników przemysłowych.

• Wysoka obciążalność: Przekaźnik wyposażony jest w jeden styk przełączny (1P), który w kategorii AC1 pozwala na łączenie prądów o natężeniu do 6 A przy napięciu 250 V AC. W przypadku obciążeń stałoprądowych DC1, dopuszczalne parametry to 6 A przy 30 V DC.
• Uniwersalne zasilanie: Wejście sterujące akceptuje napięcie znamionowe 24 V zarówno w standardzie AC, jak i DC, co zwiększa elastyczność projektową.
• Dowolna biegunowość: Zaciski wejściowe A1 - A2 zostały zaprojektowane tak, aby umożliwić podłączenie zasilania bez konieczności zachowania polaryzacji, co minimalizuje ryzyko błędów montażowych.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność pracy nawet w warunkach występowania drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Stopień ochrony IP 20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Zastosowane materiały izolacyjne oraz konstrukcja styków gwarantują bezpieczną separację galwaniczną między obwodem sterowania a obwodem wykonawczym, co jest kluczowe dla ochrony sterowników PLC i innych czułych komponentów elektronicznych.

Zastosowanie

Przekaźnik SIR6W-24VAC/DC-R znajduje szerokie zastosowanie w nowoczesnych układach sterowania i wizualizacji. Jest idealnym wyborem do:

• Separacji sygnałów: Izolacja galwaniczna między wyjściami sterownika PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory.
• Dopasowania poziomów napięć: Przekształcanie sygnałów sterujących na poziomy wymagane przez odbiorniki końcowe.
• Systemów BMS: Integracja systemów zarządzania budynkiem z urządzeniami wykonawczymi.
• Szaf sterowniczych o dużej gęstości upakowania: Dzięki szerokości 6,2 mm pozwala na montaż dużej liczby punktów I/O na krótkim odcinku szyny DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie montażowej 35 mm (DIN). Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe dokręcenie zacisków: Należy stosować odpowiedni moment dokręcania dla zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Wymiana przekaźnika: W przypadku zużycia elementu wykonawczego, przekaźnik RM699BV można łatwo wymienić bez konieczności demontażu gniazda i odłączania przewodów, co znacznie skraca czas przestoju serwisowego.
• Wymiary montażowe: Należy przewidzieć przestrzeń o wymiarach 88,6 x 6,2 x 76 mm dla każdego modułu.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Tak, zestawy interfejsowe tej serii standardowo wyposażone są w diodę LED sygnalizującą stan pracy przekaźnika.
• Czy mogę zasilić cewkę napięciem 24V DC z dowolną polaryzacją? Tak, konstrukcja wejścia A1-A2 pozwala na dowolną biegunowość przy zasilaniu prądem stałym.
• Jaki jest maksymalny prąd styków przy obciążeniu rezystancyjnym? Maksymalny prąd wynosi 6 A dla napięcia 250 V AC (kategoria AC1).
