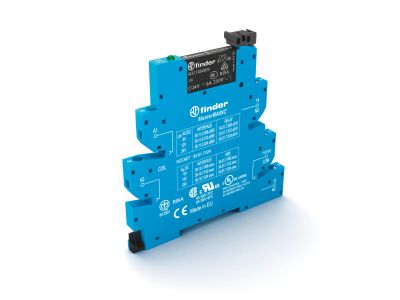

Przekaźnik interfejsowy serii 39: 1 P 6 A 24 V AC/DC | 39.11.0.024.0060 Finder

Opis i Kluczowe Cechy

Przekaźnik interfejsowy serii 39 marki FINDER, o numerze katalogowym 39.11.0.024.0060, to zaawansowany moduł sprzęgający zaprojektowany z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 6,2 mm, urządzenie pozwala na znaczną optymalizację przestrzeni montażowej, co jest kluczowe w nowoczesnych systemach automatyki. Moduł wyposażony jest w jeden zestyk przełączny (1P) o prądzie znamionowym 6 A, co umożliwia bezpieczne sterowanie obciążeniami w układach wykonawczych. Uniwersalne napięcie cewki wynoszące 24 V AC/DC sprawia, że przekaźnik jest wszechstronny i może pracować zarówno w obwodach prądu stałego, jak i przemiennego. Solidne zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko awarii wynikających z drgań czy poluzowania styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest w pełni przystosowany do montażu na standardową szynę DIN 35 mm, zgodnie z wymogami normy PN-EN 60715, co zapewnia pełną kompatybilność z większością systemów obudów przemysłowych. Ponadto, określone konfiguracje zestawu przekaźnik/gniazdo posiadają certyfikację UL (Underwriters Laboratories), co potwierdza ich wysoką niezawodność i dopuszczenie do użytku na rynkach międzynarodowych, w tym w wymagających aplikacjach przemysłowych wymagających rygorystycznych atestów bezpieczeństwa.

Zastosowanie

Przekaźnik interfejsowy serii 39 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem jako element sprzęgający (interfejs) pomiędzy sterownikami PLC, systemami rozproszonych wejść/wyjść a elementami wykonawczymi takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki możliwości grupowego łączenia zacisków zasilania A1, A2 oraz zacisku wspólnego 11 za pomocą dedykowanych mostków grzebieniowych, instalatorzy mogą znacząco skrócić czas okablowania i uprościć strukturę połączeń wewnątrz rozdzielnicy. Urządzenie doskonale sprawdza się w układach separacji galwanicznej sygnałów oraz dopasowania poziomów napięć.

Wskazówki Montażowe

• Montaż na szynie: Urządzenie należy zatrzasnąć na szynie DIN 35 mm (TH35). Konstrukcja zatrzasku zapewnia stabilność mechaniczną nawet w trudnych warunkach pracy.
• Okablowanie: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny bez uszkodzenia gwintu.
• Mostkowanie: W przypadku instalacji wielopunktowych zaleca się stosowanie opcjonalnych mostków łączących, co pozwala na szybkie rozprowadzenie potencjału zasilania bez konieczności tworzenia pętli z przewodów.
• Pozycja pracy: Przekaźnik może pracować w dowolnej pozycji, jednak zaleca się zachowanie odpowiedniej wentylacji w przypadku montażu gęstego wielu modułów obok siebie przy pełnym obciążeniu.

FAQ

• Czy przekaźnik posiada wymienny wkład? Tak, konstrukcja modułowa serii 39 pozwala na wymianę samego elementu przekaźnikowego w przypadku zużycia styków, bez konieczności demontażu całego okablowania z gniazda.
• Jakie jest napięcie sterowania tego modelu? Model 39.11.0.024.0060 jest zasilany napięciem 24 V AC/DC, co oznacza, że cewka reaguje zarówno na prąd zmienny, jak i stały.
• Czy mogę zastosować ten przekaźnik do bezpośredniego sterowania silnikiem? Przekaźnik posiada prąd znamionowy 6 A (AC1). W przypadku silników należy uwzględnić prądy rozruchowe i kategorię użytkowania AC3 – zaleca się stosowanie go jako elementu sterującego cewką większego stycznika.
