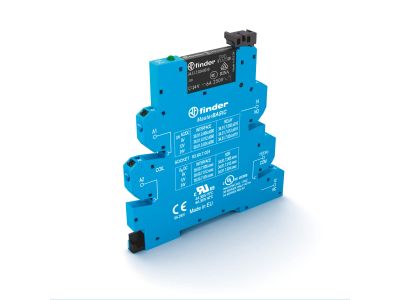

Przekaźnik interfejsowy serii 39: 1 P 6 A 24 V AC/DC | 39.01.0.024.0060 Finder

Opis i Kluczowe Cechy

Przekaźnikowy moduł sprzęgający Finder serii 39.01 MasterBASIC to zaawansowane rozwiązanie interfejsowe, zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się wyjątkowo wąską obudową o szerokości zaledwie 6,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej. Moduł wyposażony jest w jeden zestyk przełączny (1P) o prądzie znamionowym 6 A, co umożliwia bezpieczne sterowanie obciążeniami w układach automatyki. Zastosowanie nowoczesnych zacisków typu push-in znacząco przyspiesza proces okablowania, eliminując konieczność użycia narzędzi przy podłączaniu przewodów sztywnych lub zakończonych tulejkami, co przekłada się na wymierne oszczędności czasu podczas prefabrykacji rozdzielnic.

• Uniwersalne zasilanie: Możliwość pracy przy napięciu 24 V zarówno AC, jak i DC, zapewnia elastyczność projektową.
• Kompaktowa budowa: Szerokość 6,2 mm pozwala na montaż dużej liczby punktów wejścia/wyjścia w ograniczonej przestrzeni.
• Technologia Push-in: Gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne bez ryzyka poluzowania śrub.
• Wymienny element wykonawczy: Konstrukcja MasterBASIC umożliwia łatwą konserwację i wymianę przekaźnika elektromagnetycznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm zgodnie z normą PN-EN 60715, co zapewnia pełną kompatybilność z większością systemów obudów przemysłowych. Urządzenie spełnia rygorystyczne wymagania dotyczące izolacji oraz wytrzymałości dielektrycznej, co jest kluczowe w profesjonalnych aplikacjach przemysłowych wymagających separacji galwanicznej między obwodami sterowania a wykonawczymi.

Zastosowanie

Przekaźnik Finder 39.01.0.024.0060 znajduje szerokie zastosowanie jako element pośredniczący (interfejs) w nowoczesnych systemach sterowania. Jest idealnym rozwiązaniem do współpracy ze sterownikami PLC oraz systemami elektronicznymi, gdzie wymagana jest separacja sygnałów lub wzmocnienie prądowe wyjść sterownika. Dzięki swojej niezawodności, moduł ten jest powszechnie stosowany w automatyce budynkowej, liniach produkcyjnych, systemach HVAC oraz w szafach sterowniczych maszyn, gdzie kluczowa jest precyzja przełączania i minimalizacja zajmowanego miejsca.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na szynie 35 mm (TH35). Dzięki zastosowaniu zacisków push-in, przewody o odpowiednim przekroju należy wprowadzić bezpośrednio do otworu zaciskowego, aż do momentu wyczucia oporu. W przypadku przewodów linkowych bez tulejek, należy zwolnić sprężynę zacisku za pomocą dedykowanego przycisku. Należy zwrócić uwagę na prawidłowe ułożenie przewodów, aby nie blokować dostępu do wskaźnika stanu zadziałania przekaźnika. Moduł MasterBASIC pozwala na stosowanie mostków grzebieniowych, co znacznie ułatwia wspólne zasilanie cewek lub wspólne mostkowanie styków w grupach przekaźników.

FAQ

• Czy przekaźnik w module jest wymienny? Tak, konstrukcja serii 39.01 pozwala na wymianę samego przekaźnika elektromagnetycznego w przypadku jego zużycia, bez konieczności demontażu całego gniazda z szyny DIN.
• Jakie są zalety zacisków push-in w porównaniu do śrubowych? Zaciski push-in oferują szybszy montaż i są odporne na wibracje, co eliminuje potrzebę okresowego dociągania śrub, co jest wymagane w tradycyjnych zaciskach (jak w modelu 39.11).
• Czy moduł posiada sygnalizację stanu pracy? Tak, moduły serii 39 są standardowo wyposażone w diodę LED, która sygnalizuje obecność napięcia na cewce przekaźnika, co ułatwia diagnostykę układu.
