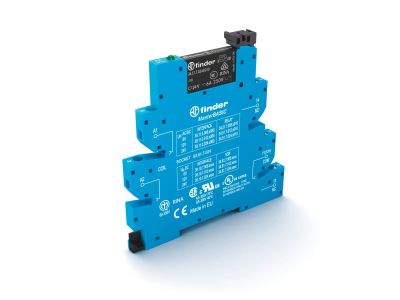

Przekaźnik interfejsowy serii 39: 1 P 6 A 230 V AC | 39.11.8.230.0060 Finder

Opis i Kluczowe Cechy

Przekaźnik interfejsowy serii 39 marki FINDER, o oznaczeniu katalogowym 39.11.8.230.0060, to zaawansowany moduł sprzęgający zaprojektowany z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 6,2 mm, urządzenie pozwala na znaczną redukcję miejsca na szynie montażowej, co jest kluczowe w nowoczesnych systemach automatyki i sterownikach PLC. Moduł wyposażony jest w jeden zestyk przełączny (1P) o prądzie znamionowym 6 A, co umożliwia bezpieczne przełączanie obciążeń w obwodach sterowania.

• Napięcie cewki: Zasilanie 230 V AC pozwala na bezpośrednią integrację z sieciowymi układami sterowania bez konieczności stosowania dodatkowych transformatorów.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje niską rezystancję styku i odporność na wibracje.
• Wskaźnik LED: Zintegrowana sygnalizacja stanu pracy ułatwia diagnostykę i serwisowanie układu.
• Mostkowanie: Możliwość grupowego łączenia zacisków A1, A2 oraz wspólnego styku 11 za pomocą dedykowanych mostków grzebieniowych znacząco skraca czas prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest w pełni kompatybilny z normą PN-EN 60715, co zapewnia bezproblemowy montaż na standardowej szynie DIN 35 mm. Dodatkowo, określone konfiguracje zestawu przekaźnik-gniazdo posiadają certyfikację UL (Underwriters Laboratories), co potwierdza ich przydatność na rynkach międzynarodowych i gwarantuje wysoką wytrzymałość dielektryczną oraz bezpieczeństwo pożarowe materiałów izolacyjnych.

Zastosowanie

Przekaźnik interfejsowy FINDER 39.11.8.230.0060 znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym rozwiązaniem jako element separujący (interfejs wejścia/wyjścia) pomiędzy sterownikiem PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki wysokiej czułości i niezawodności, doskonale sprawdza się w systemach BMS (Building Management Systems), liniach produkcyjnych oraz w układach automatyki procesowej, gdzie wymagana jest precyzyjna galwaniczna izolacja sygnałów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. W przypadku instalacji wielomodułowych, zaleca się stosowanie opcjonalnych mostków łączących, co eliminuje konieczność żmudnego mostkowania zacisków zasilania przewodami typu linka. Należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną, szczególnie przy pracy z napięciem 230 V AC.

FAQ

• Czy przekaźnik posiada wymienny wkład? Tak, konstrukcja modułu serii 39 pozwala na wymianę samego przekaźnika elektromechanicznego w przypadku zużycia styków, bez konieczności demontażu całego gniazda i okablowania.
• Jaki jest maksymalny prąd obciążenia styków? Maksymalny prąd ciągły dla zestyku przełącznego wynosi 6 A przy napięciu znamionowym.
• Czy można stosować mostki do łączenia wspólnych potencjałów? Tak, konstrukcja gniazda przewiduje miejsce na mostki grzebieniowe dla zacisków A1, A2 oraz 11, co pozwala na szybkie i estetyczne łączenie grup przekaźników.
