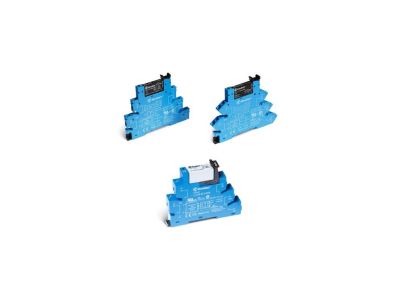

Przekaźnik interfejsowy serii 38: 1 P 6 A 24 V DC | 38.51.7.024.0050 Finder

Opis i Kluczowe Cechy

Przekaźnikowy moduł sprzęgający FINDER serii 38.51 to zaawansowane rozwiązanie interfejsowe, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych. Urządzenie charakteryzuje się wyjątkowo wąską obudową o szerokości zaledwie 6,2 mm, co pozwala na znaczną redukcję zajmowanego miejsca na szynie montażowej w porównaniu do tradycyjnych rozwiązań. Moduł wyposażony jest w jeden zestyk przełączny (1P) o prądzie znamionowym 6 A, co umożliwia bezpieczne sterowanie obciążeniami w układach automatyki przemysłowej.

Sercem modułu jest przekaźnik elektromagnetyczny zasilany napięciem 24 V DC. Producent zintegrował wewnątrz gniazda kompletny układ sygnalizacyjno-ochronny, który zawiera diodę LED informującą o stanie pracy cewki oraz układ tłumiący przepięcia, co znacząco wydłuża żywotność styków sterujących w sterownikach PLC. Dodatkowym atutem jest mechaniczny wyrzutnik, który umożliwia błyskawiczną wymianę wkładu przekaźnikowego bez konieczności demontażu całego modułu z szyny lub odłączania przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Jest w pełni przystosowany do montażu na standardowej szynie DIN 35 mm zgodnie z normą PN-EN 60715. Moduł posiada certyfikację UL (Underwriters Laboratories) dla określonych konfiguracji zestawu przekaźnik/gniazdo, co jest kluczowe dla prefabrykatorów szaf eksportujących swoje rozwiązania na rynki globalne. Zastosowane materiały izolacyjne oraz konstrukcja zacisków śrubowych gwarantują pewne połączenie elektryczne i odporność na przebicia.

Zastosowanie

Przekaźnik interfejsowy FINDER 38.51.7.024.0050 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym komponentem do:

• Separacji galwanicznej pomiędzy sterownikiem PLC a elementami wykonawczymi (silniki, elektrozawory, styczniki).
• Wzmocnienia sygnałów wyjściowych z modułów elektronicznych o niskiej obciążalności prądowej.
• Systemów automatyki budynkowej i przemysłowej, gdzie kluczowa jest gęstość upakowania komponentów.
• Układów zabezpieczeń i sygnalizacji w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na szynie DIN 35 mm. Dzięki zastosowaniu zacisków śrubowych, instalator ma możliwość pewnego zamocowania przewodów o różnych przekrojach. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk i uniknąć przegrzewania się punktów połączeniowych. Podczas projektowania układu należy pamiętać o zachowaniu odpowiedniej wentylacji w przypadku montażu wielu modułów obok siebie przy pracy z maksymalnym obciążeniem znamionowym 6 A. Wyrzutnik powinien znajdować się w pozycji zablokowanej podczas normalnej pracy, aby zapobiec przypadkowemu wysunięciu się przekaźnika pod wpływem wibracji.

FAQ

• Czy przekaźnik można wymienić bez odłączania przewodów? Tak, dzięki wbudowanemu wyrzutnikowi wymiana wkładu przekaźnikowego jest szybka i nie wymaga ingerencji w okablowanie gniazda.
• Czy moduł posiada sygnalizację zadziałania? Tak, urządzenie jest wyposażone w zieloną diodę LED, która sygnalizuje obecność napięcia na cewce przekaźnika.
• Jakie jest napięcie sterujące tego modelu? Ten konkretny model (38.51.7.024.0050) jest przeznaczony do pracy z napięciem stałym 24 V DC.
• Czy produkt nadaje się do współpracy ze sterownikami PLC? Tak, jest to jedno z głównych zastosowań tego modułu ze względu na wbudowaną ochronę cewki i niski pobór mocy.
