Przekaźnik interfejsowy serii 38: 1 P 6 A 24 V AC/DC | 38.51.0.024.0060 Finder

Opis i Kluczowe Cechy

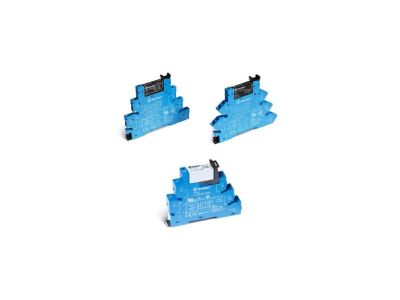

Przekaźnikowy moduł sprzęgający Finder serii 38, o oznaczeniu 38.51.0.024.0060, to zaawansowane rozwiązanie interfejsowe zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się wyjątkowo wąską obudową o szerokości zaledwie 6,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej. Moduł wyposażony jest w jeden zestyk przełączny (1P) o prądzie znamionowym 6 A, co czyni go idealnym elementem wykonawczym w układach automatyki.

• Uniwersalne zasilanie: Cewka przekaźnika pracuje przy napięciu 24 V AC/DC, co zapewnia elastyczność projektową w systemach prądu stałego i przemiennego.
• Zintegrowana ochrona: Wbudowany układ sygnalizacyjno-ochronny zawiera diodę LED informującą o stanie pracy oraz układ tłumiący przepięcia, co chroni sterownik PLC przed skutkami indukcyjności cewki.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność elektryczną i odporność na drgania.
• Wyrzutnik przekaźnika: Mechaniczny wyrzutnik umożliwia błyskawiczną wymianę wkładu przekaźnikowego bez konieczności demontażu całego modułu z szyny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Moduł jest przystosowany do montażu na standardową szynę DIN 35 mm zgodnie z normą PN-EN 60715. Posiada certyfikację UL (Underwriters Laboratories) dla określonych konfiguracji zestawu przekaźnik/gniazdo, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych, w tym w wymagających aplikacjach przemysłowych. Stopień ochrony oraz parametry izolacji są dobrane tak, aby zapewnić bezpieczną separację galwaniczną między obwodem sterowania a obwodem mocy.

Zastosowanie

Przekaźnik Finder 38.51 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej i przemysłowej. Jest dedykowany przede wszystkim jako element sprzęgający (interfejs wyjściowy lub wejściowy) dla sterowników programowalnych PLC. Dzięki swojej konstrukcji doskonale sprawdza się w:

• Systemach sterowania oświetleniem i ogrzewaniem.
• Układach rozdzielczych, gdzie kluczowa jest minimalizacja gabarytów aparatury.
• Separacji sygnałów w układach elektroniki przemysłowej.
• Zabezpieczaniu wyjść tranzystorowych sterowników przed przeciążeniem.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na szynie DIN 35 mm (TH35). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki szerokości 6,2 mm, moduły można montować w gęstych blokach. Zaleca się stosowanie oryginalnych akcesoriów Finder, takich jak mostki grzebieniowe, które pozwalają na szybkie i estetyczne łączenie wspólnych potencjałów cewek lub zestyków, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czy przekaźnik wewnątrz modułu jest wymienny? Tak, moduł 38.51 posiada mechaniczny wyrzutnik, który pozwala na łatwą wymianę samego wkładu przekaźnikowego w przypadku zużycia styków.
• Czy urządzenie posiada sygnalizację zadziałania? Tak, moduł jest wyposażony w zieloną diodę LED, która sygnalizuje obecność napięcia na cewce przekaźnika.
• Jakie jest napięcie sterujące tego modelu? Model ten jest przystosowany do pracy z napięciem 24 V zarówno prądu stałego (DC), jak i przemiennego (AC).
