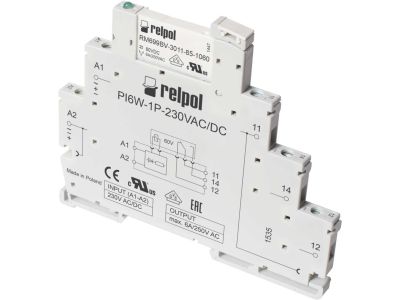

Przekaźnik interfejsowy PIR6W-1P 6A 230VAC IP20 szare | 862240 Relpol

Alternatywny kod produktu: PIR6W-1P-230VAC-10

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR6W-1P o szerokości 6,2 mm to kompaktowe urządzenie zaprojektowane do precyzyjnego sterowania obwodami elektrycznymi sygnałami niskonapięciowymi. Zasilany napięciem 230VAC, wyposażony w wbudowany filtr RC, który redukuje zakłócenia elektromagnetyczne, chroniąc zarówno przekaźnik, jak i sterowane obwody. Wyjście 1P (1 zestyk zwierny) o prądzie 6A umożliwia podłączenie szerokiego zakresu odbiorników.

• Wyjście 1P (1 zestyk zwierny): Umożliwia bezpośrednie sterowanie obwodami o napięciu 230VAC, takich jak styczniki, elektrozawory czy sygnalizatory świetlne.
• Prąd obciążenia 6A: Przeznaczony do sterowania odbiornikami o umiarkowanym poborze mocy, np. małymi silnikami lub obwodami oświetleniowymi.
• Wbudowany filtr RC przeciwzakłóceniowy: Redukuje zakłócenia elektromagnetyczne, chroniąc zarówno urządzenie, jak i sterowane obwody przed niepożądanym wpływem zakłóceń.
• Szerokość 6,2 mm: Kompaktowa obudowa idealna do montażu w rozdzielnicach, szafach sterowniczych i modułowych systemach automatyki, oszczędzająca miejsce.
• Stopień ochrony IP20: Chroni przed przypadkowym dotykiem części pod napięciem w suchych pomieszczeniach instalacyjnych.

Zgodność z Normami

Przekaźnik spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z dyrektywami unijnymi i posiada oznakowanie CE.

Zastosowanie

Przekaźnik interfejsowy PIR6W-1P znajduje zastosowanie w szerokim zakresie instalacji elektrycznych i systemów automatyki, gdzie wymagane jest sterowanie sygnałami niskonapięciowymi.

• Sterowanie stycznikami i elektrozaworami w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Zdalne włączanie/ wyłączanie oświetlenia w systemach automatyki budynkowej.
• Sygnałizacja świetlna w układach alarmowych i systemach kontroli dostępu.
• Interfejs między systemami sterowania PLC a urządzeniami wykonawczymi (np. pompy, wentylatory).
• Długie linie sterownicze – wbudowany filtr RC zapewnia stabilność sygnału.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Przekaźnik należy zamontować na szynie DIN, zabezpieczając go przed nadmiernym napięciem montażowym. Styki należy podłączyć zgodnie z oznaczeniami (NO – normalnie otwarte, COM – wspólny, NC – normalnie zamknięte, jeśli występuje). Zaleca się stosowanie odpowiednich przekrojów przewodów oraz momentów dokręcania zgodnie z normami producenta. Po montażu należy przeprowadzić testy funkcjonalne układu.

FAQ

• Czy przekaźnik nadaje się do sterowania silnikami? Tak, przekaźnik o prądzie 6A może sterować małymi silnikami jednofazowymi lub indukcyjnymi o odpowiednim poborze prądu. Należy jednak pamiętać, że nie jest to przełącznik główny – do silników o wyższym prądzie zalecane są styczniki.
• Jakie jest przeznaczenie wbudowanego filtru RC? Filtr RC redukuje zakłócenia elektromagnetyczne generowane przez długie linie sterownicze, chroniąc zarówno przekaźnik, jak i sterowane urządzenia przed szumami i przepięciami.
• Czy przekaźnik może być zasilany napięciem stałym (DC)? Nie – przekaźnik jest zaprojektowany do zasilania napięciem przemiennym 230VAC. Do zastosowań zasilanych napięciem stałym zalecane są odpowiednie moduły interfejsowe.
