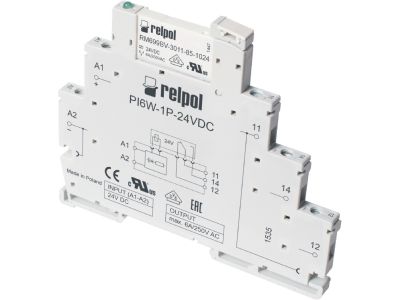

Przekaźnik interfejsowy PIR6W-1P-24VDC, 6A, 1P, LED zielony, 24VDC, IP20, szary | 856063 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR6W-1P-24VDC marki RELPOL to zaawansowane rozwiązanie dedykowane do systemów automatyki przemysłowej i budynkowej, gdzie kluczowym czynnikiem jest optymalizacja przestrzeni wewnątrz rozdzielnicy. Urządzenie charakteryzuje się wyjątkowo wąską obudową o szerokości zaledwie 6,2 mm, co pozwala na znaczne zagęszczenie punktów sterowniczych na szynie DIN. Sercem zestawu jest wymienny przekaźnik wykonawczy RM699BV, co ułatwia serwisowanie i obniża koszty eksploatacji poprzez brak konieczności wymiany całej podstawki w przypadku zużycia styków.

• Konfiguracja styków: Jeden zestyk przełączny (1P) zapewniający wszechstronność w sterowaniu obwodami.
• Wydajność prądowa: Obciążalność znamionowa AC1 wynosi 6 A przy napięciu 230 V AC, natomiast dla obwodów DC1 jest to 6 A przy 24 V DC.
• Sygnalizacja LED: Wbudowana dioda LED w kolorze zielonym informuje operatora o stanie zadziałania przekaźnika, co przyspiesza diagnostykę układu.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje odporność na drgania i stabilność parametrów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Posiada stopień ochrony IP20, co zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem przez palec. Zastosowane materiały izolacyjne oraz konstrukcja mechaniczna odpowiadają standardom przemysłowym dla aparatury niskiego napięcia, co potwierdza niezawodność marki RELPOL w wymagających aplikacjach.

Zastosowanie

Przekaźnik PIR6W-1P-24VDC znajduje szerokie zastosowanie jako element separujący i dopasowujący poziomy sygnałów pomiędzy sterownikami PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki napięciu sterowania 24 V DC, jest idealnie dopasowany do standardów zasilania systemów sterowania. Może być wykorzystywany w:

• Systemach sterowania procesami technologicznymi,
• Układach automatyki budynkowej (HVAC, oświetlenie),
• Szafach sterowniczych o ograniczonej przestrzeni montażowej,
• Separacji galwanicznej wejść i wyjść cyfrowych.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej 35 mm (TS35). Dzięki zaciskom śrubowym, instalator ma możliwość pewnego zamocowania przewodów o różnych przekrojach. Przy podłączaniu zasilania cewki należy zwrócić uwagę na polaryzację: zacisk (+)A1 oraz (-)A2. Wyjścia przekaźnikowe są wyprowadzone na zaciski 11-12-14, co umożliwia łatwe krosowanie sygnałów. Kompaktowe wymiary (98,5 x 6,2 x 85,5 mm) pozwalają na montaż wielu modułów obok siebie bez konieczności zachowywania dużych odstępów wentylacyjnych przy standardowych obciążeniach.

FAQ

• Czy przekaźnik wewnątrz podstawki jest wymienny? Tak, zestaw zawiera wymienny przekaźnik miniaturowy RM699BV, co pozwala na szybką regenerację modułu bez demontażu okablowania z podstawki.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm.
• Czy przekaźnik posiada wskaźnik zadziałania? Tak, moduł wyposażony jest w zieloną diodę LED, która sygnalizuje obecność napięcia na cewce i zadziałanie styków.
• Jakie jest maksymalne obciążenie styków? Maksymalny prąd łączeniowy wynosi 6 A przy napięciu 230 V AC (kategoria AC1) lub 24 V DC (kategoria DC1).
