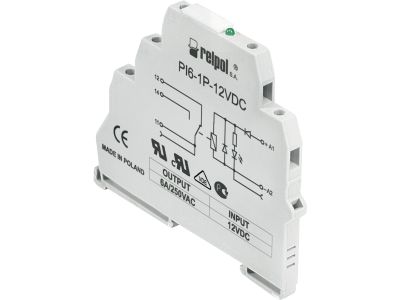

Przekaźnik interfejsowy PI6-1P, 6A, 230VAC, IP20 | 854601 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PI6-1P marki RELPOL to zaawansowane rozwiązanie elektro-techniczne zaprojektowane z myślą o precyzyjnym sterowaniu i separacji galwanicznej w układach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową obudową o szerokości zaledwie 6,2 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Prąd znamionowy obciążenia wynosi 6 A przy napięciu 250 V AC, co czyni go idealnym elementem wykonawczym dla większości standardowych aplikacji sterowniczych. Napięcie zasilania cewki wynosi 230 V AC, co eliminuje konieczność stosowania dodatkowych zasilaczy DC w wielu instalacjach budynkowych i przemysłowych. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem.

• Wąska konstrukcja: Szerokość 6,2 mm optymalizuje przestrzeń montażową na szynie DIN.
• Wskaźnik LED: Zintegrowana dioda sygnalizacyjna pozwala na natychmiastową weryfikację stanu pracy przekaźnika.
• Wysoka trwałość: Mechaniczna i elektryczna wytrzymałość styków zapewnia długi cykl życia urządzenia nawet przy częstym przełączaniu.
• Separacja galwaniczna: Skuteczna izolacja obwodów sterujących od obwodów wykonawczych zwiększa bezpieczeństwo całego systemu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Przekaźnik PI6-1P spełnia wymagania normy PN-EN 61810, dotyczącej przekaźników energoelektrycznych o działaniu nieokreślonym. Posiada certyfikat CE, co jest gwarancją zgodności z dyrektywami niskonapięciowymi (LVD) oraz kompatybilności elektromagnetycznej (EMC). Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych dla środowiska.

Zastosowanie

Przekaźnik interfejsowy PI6-1P znajduje szerokie zastosowanie w nowoczesnych systemach automatyki. Jest niezastąpiony w układach sterowania PLC jako element pośredniczący, chroniący wyjścia sterownika przed przeciążeniem lub przepięciami. Idealnie sprawdza się w systemach inteligentnego budynku do sterowania oświetleniem, roletami oraz zaworami. W przemyśle wykorzystywany jest do separacji sygnałów w układach kontrolno-pomiarowych oraz do wzmacniania sygnałów sterujących przesyłanych na większe odległości.

Wskazówki Montażowe

Montaż przekaźnika PI6-1P powinien być przeprowadzony na standardowej szynie TS35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody o przekroju dostosowanym do obciążenia (zalecane do 2,5 mm²) należy stabilnie zamocować w zaciskach śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Dzięki zastosowaniu mostków grzebieniowych (dostępnych osobno), możliwe jest szybkie i estetyczne łączenie wspólnych potencjałów zasilania na wielu przekaźnikach zamontowanych obok siebie.

FAQ

1. Czy przekaźnik posiada wymienny wkład?
Model PI6-1P jest kompletnym zestawem interfejsowym montowanym bezpośrednio na szynę, składającym się z gniazda i wlutowanego lub zamontowanego na stałe przekaźnika wykonawczego, co zapewnia doskonałe przewodzenie i odporność na wstrząsy.

2. Jakie jest maksymalne napięcie łączeniowe styków?
Maksymalne napięcie zestyków wynosi 400 V AC, jednak znamionowe napięcie pracy to 250 V AC przy prądzie 6 A.

3. Czy urządzenie może pracować w temperaturach ujemnych?
Tak, przekaźniki serii PI6 są przystosowane do pracy w szerokim zakresie temperatur otoczenia, typowo od -40°C do +55°C, co pozwala na ich stosowanie w nieogrzewanych rozdzielnicach zewnętrznych.
