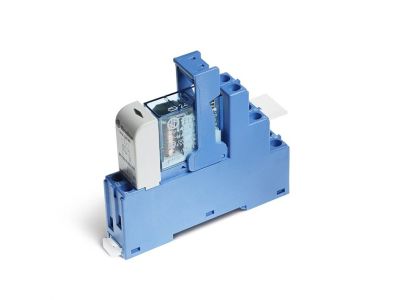

Przekaźnik interfejsowy - moduł sprzęgający serii 48: 2 P 8 A 24 V DC | 4C.02.9.024.0050SPA Finder

Opis i Kluczowe Cechy

Przekaźnikowy moduł sprzęgający FINDER serii 48, o oznaczeniu Typ 4C.02, to zaawansowane rozwiązanie interfejsowe zaprojektowane z myślą o precyzyjnej separacji galwanicznej oraz wzmacnianiu sygnałów w układach automatyki. Urządzenie wyposażone jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co pozwala na bezpieczne sterowanie obciążeniami o średniej mocy. Wykorzystanie materiału styków AgNi (Srebro-Nikiel) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń rezystancyjnych i lekko indukcyjnych.

• Napięcie cewki: Zasilanie 24 V DC zapewnia kompatybilność z większością standardowych zasilaczy stosowanych w szafach sterowniczych.
• Moduł EMC: Zintegrowany moduł przeciwzakłóceniowy chroni elektronikę sterującą przed przepięciami indukowanymi podczas wyłączania cewki.
• Sygnalizacja LED: Wbudowany wskaźnik zadziałania pozwala na błyskawiczną diagnostykę stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Kompaktowa budowa: Szerokość modułu wynosząca zaledwie 15.8 mm pozwala na znaczną oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Moduł jest w pełni przystosowany do montażu na szynę DIN 35 mm zgodnie z normą PN-EN 60715, co zapewnia stabilność mechaniczną w trudnych warunkach przemysłowych. Posiada certyfikację UL dla określonych konfiguracji przekaźnik/gniazdo, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych i gwarantuje wysoką izolację między obwodem sterowniczym a wykonawczym.

Zastosowanie

Dzięki swojej niezawodności, moduł 4C.02.9.024.0050SPA znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym wyborem do współpracy ze sterownikami PLC, gdzie pełni rolę elementu wykonawczego lub separującego. Doskonale sprawdza się w systemach automatyki budynkowej, układach sterowania oświetleniem, a także w szafach rozdzielczych maszyn przemysłowych, gdzie wymagana jest pewność łączenia sygnałów przy zachowaniu minimalnej przestrzeni montażowej.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na standardowej szynie TS35. Zaciski śrubowe umożliwiają pewne połączenie przewodów o różnych przekrojach; zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co eliminuje ryzyko poluzowania się połączenia pod wpływem drgań. Podczas oprzewodowania należy zwrócić uwagę na polaryzację napięcia zasilania cewki 24 V DC. Zintegrowana tabliczka opisowa pozwala na trwałe i czytelne oznaczenie modułu w schemacie instalacji, co ułatwia późniejsze prace konserwacyjne.

FAQ

• Czy moduł posiada ochronę przed odwrotną polaryzacją? Tak, moduły serii 4C wyposażone w diodę LED i moduł EMC dla prądu stałego (DC) standardowo zabezpieczają układ przed skutkami błędnego podłączenia zasilania cewki.
• Czy można wymienić sam wkład przekaźnika? Tak, konstrukcja modułowa pozwala na szybką wymianę samego przekaźnika bez konieczności demontażu gniazda i odłączania przewodów.
• Jaki jest materiał styków i dlaczego to ważne? Zastosowano AgNi (Srebro-Nikiel), który charakteryzuje się uniwersalnością i wysoką trwałością mechaniczną, idealną do obciążeń prądowych do 8 A.
