Przekaźnik interfejsowy - moduł sprzęgający serii 48: 2 P 8 A 24 V DC | 48.52.7.024.0050SPA Finder

Opis i Kluczowe Cechy

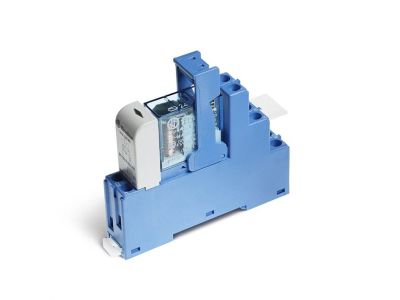

Przekaźnikowy moduł sprzęgający serii 48, model 48.52.7.024.0050SPA od renomowanego producenta FINDER, to zaawansowane rozwiązanie interfejsowe zaprojektowane z myślą o profesjonalnych systemach automatyki. Urządzenie charakteryzuje się szerokością modułu wynoszącą zaledwie 15,8 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Moduł wyposażony jest w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co umożliwia bezpieczne i niezawodne przełączanie obciążeń w obwodach sterowania.

Kluczowym elementem urządzenia jest czuła cewka zasilana napięciem 24 V DC, która zapewnia niski pobór mocy, co jest istotne przy gęstym upakowaniu komponentów. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia w długim okresie eksploatacji. Dodatkowo, moduł posiada zintegrowany wskaźnik LED informujący o stanie zadziałania oraz moduł przeciwzakłóceniowy EMC, który chroni elektronikę sterującą przed przepięciami indukowanymi podczas wyłączania cewki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Moduł jest w pełni przystosowany do montażu na standardowej szynie DIN 35 mm, zgodnie z normą PN-EN 60715, co zapewnia uniwersalność i łatwość instalacji w większości rozdzielnic elektrycznych. Urządzenie posiada certyfikację UL dla określonych konfiguracji przekaźnik/gniazdo, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych wymagających rygorystycznych testów bezpieczeństwa pożarowego i elektrycznego.

Zastosowanie

Przekaźnik interfejsowy FINDER serii 48 jest dedykowany przede wszystkim jako element separujący i wzmacniający sygnały pomiędzy sterownikami PLC (Programmable Logic Controllers) a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki swojej niezawodności znajduje zastosowanie w:

• Systemach automatyki przemysłowej i procesowej.
• Układach sterowania budynkowego (BMS).
• Szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Systemach elektronicznych wymagających galwanicznej izolacji obwodów.

Wskazówki Montażowe

Montaż modułu 48.52 powinien odbywać się na szynie DIN 35 mm. Dzięki zastosowaniu zacisków śrubowych, instalator ma pewność trwałego i stabilnego połączenia przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania, aby uniknąć uszkodzenia zacisków lub poluzowania połączenia pod wpływem drgań. Moduł jest wyposażony w tabliczkę opisową, która ułatwia identyfikację urządzenia w rozbudowanych systemach, co znacząco skraca czas prac serwisowych i diagnostycznych. Przed podłączeniem należy upewnić się, że napięcie zasilania cewki odpowiada wartości 24 V DC.

FAQ

• Czy moduł posiada zabezpieczenie cewki? Tak, urządzenie jest standardowo wyposażone w moduł przeciwzakłóceniowy EMC, który tłumi przepięcia powstające przy wyłączaniu cewki przekaźnika.
• Jaki jest materiał styków? Styki wykonane są z materiału AgNi (Srebro-Nikiel), który jest optymalnym wyborem dla obciążeń rezystancyjnych i lekko indukcyjnych.
• Czy przekaźnik można wymienić w gnieździe? Tak, konstrukcja modułowa serii 48 pozwala na wymianę samego wkładu przekaźnikowego w przypadku zużycia styków, bez konieczności demontażu całego okablowania z gniazda.
