Przekaźnik interfejsowy-kolejowy IP20, 24V DC, 2P, PI84T-024DC-M41G-TS-3012-V0 | 862574 Relpol

Opis i Kluczowe Cechy

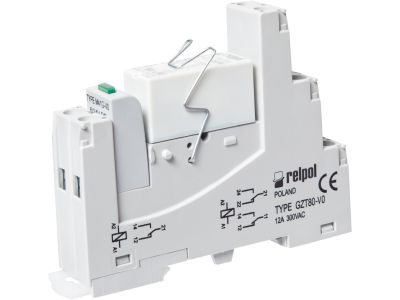

Przekaźnik interfejsowy PI84T-024DC-M41G-TS-3012-V0 marki RELPOL to zaawansowane rozwiązanie dedykowane do aplikacji o podwyższonych wymaganiach, w tym dla sektora kolejowego. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 15,6 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyposażone w dwa zestyki przełączne (2P), umożliwia niezależne sterowanie dwoma obwodami wykonawczymi. Przekaźnik oferuje pełną separację galwaniczną między obwodem wejściowym a wyjściowym, co jest kluczowe dla ochrony sterowników PLC i innych czułych elementów elektroniki przemysłowej.

• Wskaźnik LED: Zielona dioda LED zapewnia natychmiastową diagnostykę wizualną stanu pracy cewki.
• Ochrona przeciwprzepięciowa: Wbudowana dioda tłumiąca (D) eliminuje przepięcia powstające przy wyłączaniu cewki, chroniąc elementy półprzewodnikowe w układzie sterowania.
• Wysoka obciążalność: Styki wykonawcze pozwalają na pracę z prądem do 8 A przy napięciu 250 V AC (kategoria AC1) lub 8 A przy 24 V DC (kategoria DC1).
• Obudowa V0: Zastosowanie gniazda GZT80-V0 wykonanego z materiałów samogasnących podnosi poziom bezpieczeństwa pożarowego instalacji.

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach przemysłowych. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Specyfikacja kolejowa (oznaczenie T) sugeruje podwyższoną odporność na wibracje i wstrząsy, co jest niezbędne w taborze szynowym oraz infrastrukturze torowej. Zastosowane materiały izolacyjne spełniają normy dotyczące palności, co potwierdza klasa V0 gniazda.

Zastosowanie

Dzięki swojej uniwersalności i niezawodności, przekaźnik PI84T znajduje szerokie zastosowanie w:

• Automatyce kolejowej: Systemy sterowania ruchem, oświetleniem oraz układami pomocniczymi w pojazdach szynowych.
• Szafach sterowniczych B2B: Jako element pośredniczący (interfejs) między wyjściami sterowników cyfrowych a elementami wykonawczymi takimi jak styczniki, elektrozawory czy grzałki.
• Modernizacji maszyn: Dzięki możliwości montażu na standardowej szynie DIN 35 mm, idealnie nadaje się do szybkich napraw i rozbudowy istniejących systemów.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może być realizowany na dwa sposoby: bezpośrednio na szynie montażowej 35 mm (DIN) lub na płaskiej płycie montażowej przy użyciu jednego wkrętu M3. Zaciski śrubowe są przystosowane do pewnego trzymania przewodów, jednak zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku elektrycznego. Należy zwrócić uwagę na polaryzację zasilania cewki: zacisk (+)A1 oraz (-)A2. Wymiary zestawu (80 x 15,6 x 61 mm) pozwalają na gęste upakowanie modułów obok siebie bez ryzyka przegrzania przy zachowaniu nominalnych parametrów pracy.

FAQ

1. Czy zestaw zawiera gniazdo montażowe?
Tak, produkt jest dostarczany jako kompletny zestaw składający się z przekaźnika wykonawczego oraz gniazda GZT80-V0 z zaciskami śrubowymi.

2. Jakie jest napięcie sterujące cewki?
Przekaźnik jest przystosowany do pracy z napięciem stałym 24 V DC (Un). Posiada wbudowaną diodę tłumiącą, co wymaga zachowania odpowiedniej polaryzacji przy podłączaniu zasilania.

3. Czy przekaźnik posiada separację obwodów?
Tak, konstrukcja zapewnia pełną separację elektryczną między obwodem wejściowym (sterującym) a wyjściowym (styki), co zwiększa bezpieczeństwo i odporność układu na zakłócenia.
