Przekaźnik interfejsowy-kolejowy 24VDC, PIR153T-024DC-V0 | 862543 Relpol

Alternatywny kod produktu: PIR153T-024DC-V0

Opis i Kluczowe Cechy

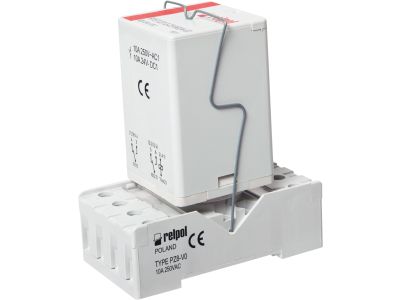

Przekaźnik interfejsowy-kolejowy PIR153T-024DC-V0 (symbol 862543) to urządzenie 3-biegunowe (3P) o szerokości 38 mm, zaprojektowane do montażu na szynie 35 mm lub płycie montażowej. Zasilany napięciem 24 V DC, wyposażony w trzy zestyki przełączne (11-12-14, 21-22-24, 31-32-24) o obciążalności 10 A przy 24 V DC i 10 A przy 250 V AC. W zestawie znajduje się gniazdo PZ11-V0 z stopniem ochrony IP20.

• 3 zestyki przełączne (3P): Umożliwiają swobodne przełączanie obwodów sygnałowych i sterujących w układach automatyki przemysłowej.
• Zasilanie 24 V DC: Standardowe napięcie w systemach sterowania PLC i układach automatyki, kompatybilne z szeroką gamą urządzeń.
• Obciążalność 10 A (AC1/DC1): Wysoka wydajność prądowa pozwala na bezpośrednie sterowanie odbiornikami o niewielkim poborze mocy.
• Montaż na szynie 35 mm lub płycie: Uniwersalna konstrukcja ułatwia integrację z istniejącymi instalacjami i rozdzielnicami.
• Zaciski śrubowe: Trwała i niezawodna forma połączeń, zapewniająca pewny kontakt elektryczny i odporność na wibracje.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa oraz posiada oznaczenie CE. Zaprojektowany zgodnie z normami jakościowymi dla urządzeń elektromechanicznych stosowanych w automatyce przemysłowej.

Zastosowanie

Przekaźnik PIR153T-024DC-V0 przeznaczony jest do zastosowań w układach sterowania, automatyce przemysłowej i systemach sygnalizacji.

• Sterowanie obwodami sygnałowymi w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w układach automatyki budynkowej i przemysłowej jako element pośredniczący pomiędzy sterownikami PLC a odbiornikami.
• Bezpośrednie sterowanie niewielkimi odbiornikami (np. styczniki, elektrozawory) w instalacjach niskonapięciowych.
• Integracja z systemami alarmowymi i monitoringu jako element wykonawczy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na szynie 35 mm lub płycie montażowej, przykręcić go dwoma wkrętami M3 i podłączyć przewody do zacisków śrubowych. Zaleca się stosowanie odpowiedniego momentu dokręcania w celu zapewnienia pewnego kontaktu. Przed podłączeniem zasilania należy sprawdzić poprawność połączeń i zgodność napięcia zasilania z wymaganiami urządzenia.

FAQ

• Czy przekaźnik może być zasilany napięciem 230 V AC? Nie – urządzenie przeznaczone jest wyłącznie do zasilania napięciem 24 V DC. Zasilanie 230 V AC spowoduje uszkodzenie przekaźnika.
• Jaki jest maksymalny prąd zestyków w trybie AC1? Maksymalny prąd zestyków w trybie AC1 wynosi 10 A przy napięciu 250 V AC.
• Czy przekaźnik posiada zestyki NO/NC? Tak – każdy zestyk jest typu przełącznego (NO/NC), co pozwala na elastyczne konfiguracje obwodów sterowniczych.
