Przekaźnik Interfejsowy 24 V DC, 6A,IP20, SIR6W-24VDC-R | 863758 Relpol

Opis i Kluczowe Cechy

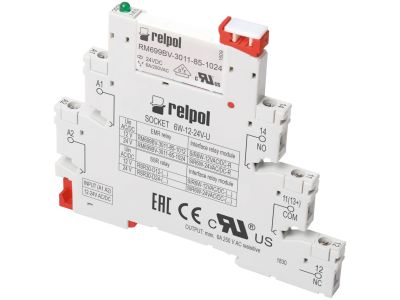

Przekaźnik interfejsowy SIR6W-24VDC-R to zaawansowane rozwiązanie od renomowanego producenta RELPOL, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych. Zestaw składa się z gniazda 6W-6-24VDC oraz wymiennego przekaźnika wykonawczego RM699BV-3011-85-1024. Kluczową cechą urządzenia jest jego wąskoprofilowa konstrukcja o szerokości zaledwie 6,2 mm, co pozwala na gęste upakowanie komponentów na szynie montażowej bez ryzyka przegrzania sąsiednich modułów.

• Wysoka zdolność łączeniowa: Styki typu 1P (przełączne) pozwalają na obciążenie prądem do 6A przy napięciu 250 V AC (kategoria AC1) lub 6A przy 30 V DC (kategoria DC1), co czyni go uniwersalnym elementem wykonawczym.
• Precyzyjne zasilanie: Napięcie sterujące Un wynosi 24 V DC przy zachowaniu stałej polaryzacji (+A1, -A2), co gwarantuje stabilną pracę układu sterowania.
• Zaciski śrubowe: Solidne połączenia gwintowe zapewniają trwały styk elektryczny i odporność na drgania, co jest kluczowe w warunkach przemysłowych.
• Wymienny element wykonawczy: Możliwość szybkiej wymiany samego przekaźnika RM699BV bez konieczności demontażu okablowania z gniazda znacząco skraca czas serwisowania instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części czynnych palcem. Urządzenie spełnia wymagania dotyczące izolacji elektrycznej oraz wytrzymałości dielektrycznej, co potwierdza jego niezawodność w profesjonalnych systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Przekaźnik SIR6W-24VDC-R znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna pomiędzy obwodem sterowania (np. wyjściem sterownika PLC) a obwodem wykonawczym. Idealnie sprawdza się w:

• Systemach automatyki przemysłowej do sterowania elektrozaworami, stycznikami i sygnalizatorami.
• Rozdzielnicach niskiego napięcia, gdzie ograniczona przestrzeń wymusza stosowanie aparatury modułowej o szerokości 6,2 mm.
• Układach sterowania oświetleniem i HVAC w inteligentnych budynkach.
• Interfejsach wejścia/wyjścia dla systemów mikroprocesorowych wymagających separacji potencjałów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm (zgodnie z normą EN 60715). Dzięki kompaktowym wymiarom 88,6 x 6,2 x 76 mm, przekaźnik pozwala na efektywne zarządzanie okablowaniem. Podczas instalacji należy zwrócić szczególną uwagę na poprawną polaryzację napięcia zasilania na zaciskach A1 (+) i A2 (-). Przewody należy odizolować na odpowiedniej długości i dokręcić w zaciskach śrubowych z momentem zalecanym przez producenta, aby uniknąć wzrostu rezystancji przejścia. Przekaźnik może być montowany w dowolnej pozycji, co zwiększa elastyczność projektowania układu.

FAQ

• Czy przekaźnik w tym zestawie jest wymienny? Tak, zestaw SIR6W-24VDC-R umożliwia łatwą wymianę wkładki przekaźnikowej RM699BV w przypadku zużycia styków, bez konieczności odłączania przewodów od gniazda.
• Jakie jest maksymalne obciążenie styków? Maksymalny prąd łączeniowy wynosi 6A dla obciążeń rezystancyjnych (AC1 przy 250V oraz DC1 przy 30V).
• Jaka jest szerokość modułu? Urządzenie jest wyjątkowo wąskie – jego szerokość to tylko 6,2 mm, co pozwala zaoszczędzić do 70% miejsca w porównaniu do tradycyjnych przekaźników przemysłowych.
• Czy urządzenie posiada wskaźnik zadziałania? Tak, gniazda serii SIR6W standardowo wyposażone są w sygnalizację LED, która informuje o obecności napięcia sterującego na cewce.
