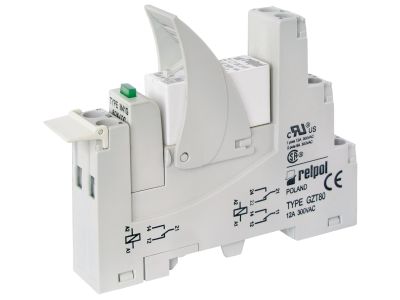

Przekaźnik Interfejsowy 24V DC, 2P, 8A, IP20, PI84-024DC-M41G-TS-2012 | 862104 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PI84-024DC-M41G-TS-2012 marki RELPOL to zaawansowane rozwiązanie przeznaczone do separacji galwanicznej obwodów sterowania od obwodów wykonawczych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 15,6 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyposażone w dwa zestyki przełączne (2P) wykonane z wysokiej jakości materiału AgNi (srebro-nikiel), zapewnia doskonałą przewodność oraz odporność na wypalanie łukiem elektrycznym przy obciążeniach rezystancyjnych AC1 wynoszących 8 A przy napięciu 250 V AC.

• Napięcie sterujące: Znamionowe napięcie zasilania cewki wynosi 24 V DC, co jest standardem w nowoczesnych systemach sterowania PLC.
• Ochrona i sygnalizacja: Wbudowany zielony wskaźnik LED pozwala na błyskawiczną diagnostykę stanu pracy przekaźnika, natomiast zintegrowana dioda D skutecznie tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc wrażliwe wyjścia tranzystorowe sterowników.
• Konstrukcja modułowa: Zestaw zawiera profesjonalne gniazdo GZT80 z zaciskami śrubowymi, co gwarantuje pewne i trwałe połączenie przewodów.
• Separacja obwodów: Pełna izolacja między wejściem a wyjściem zwiększa bezpieczeństwo eksploatacji i chroni systemy nadrzędne przed skutkami awarii w obwodach wykonawczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem przez palec. Zastosowane materiały izolacyjne oraz konstrukcja styków AgNi odpowiadają wymaganiom dla urządzeń pracujących w kategorii użytkowania AC1 oraz DC1, co potwierdza niezawodność przekaźnika w profesjonalnych aplikacjach inżynieryjnych.

Zastosowanie

Przekaźnik PI84-024DC-M41G-TS-2012 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do:

• Separacji wyjść sterowników PLC od odbiorników o większym poborze prądu.
• Sterowania pracą elektrozaworów, styczników oraz małych silników jednofazowych.
• Systemów sygnalizacji i alarmowania, gdzie wymagana jest niezawodna zmiana stanu styków.
• Układów logicznych wymagających powielenia sygnału sterującego na dwa niezależne tory (dzięki konfiguracji 2P).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i elastyczny, co doceni każdy instalator. Przekaźnik wraz z gniazdem GZT80 przystosowany jest do montażu na standardowej szynie DIN 35 mm (TS35). Alternatywnie, istnieje możliwość montażu na płycie montażowej przy użyciu jednego wkrętu M3. Podczas podłączania przewodów do zacisków śrubowych (zaciski 11-12-14 oraz 21-22-24 dla wyjść oraz A1-A2 dla wejścia), należy zwrócić uwagę na odpowiednią polaryzację napięcia zasilania DC (zacisk A1 jako plus, A2 jako minus) oraz zachowanie zalecanego momentu dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się złączy.

FAQ

• Czy przekaźnik posiada zabezpieczenie przed przepięciami? Tak, model ten jest wyposażony w diodę tłumiącą przepięcia, która chroni układ sterujący przed impulsami generowanymi przez cewkę przekaźnika.
• Jaki jest materiał styków i dlaczego to ważne? Styki wykonane są ze stopu AgNi (srebro-nikiel). Jest to materiał o wysokiej odporności na zużycie mechaniczne i elektryczne, idealny do przełączania prądów o charakterze rezystancyjnym i lekko indukcyjnym.
• Czy zestaw zawiera gniazdo? Tak, produkt dostarczany jest jako kompletny zestaw składający się z przekaźnika oraz gniazda GZT80 o stopniu ochrony IP20.
• Jakie są wymiary całego modułu? Całkowite wymiary zestawu to 80 mm wysokości, 15,6 mm szerokości oraz 67 mm głębokości.
