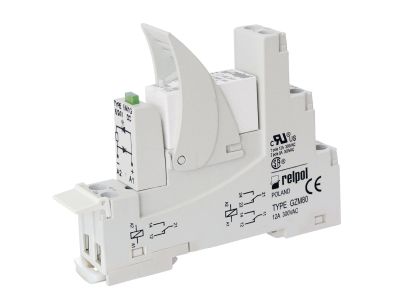

Przekaźnik Interfejsowy 8A, 2P, 24VDC, IP20, PI84-024DC-M41G-MS-2012 | 862190 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PI84-024DC-M41G-MS-2012 to zaawansowane rozwiązanie od renomowanego polskiego producenta RELPOL, zaprojektowane z myślą o precyzyjnym sterowaniu i separacji sygnałów w układach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 15,9 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyposażone w dwa zestyki przełączne (2P), umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami przy obciążalności prądowej do 8 A dla napięcia 250 V AC (kategoria AC1) lub 24 V DC (kategoria DC1).

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu zapewnia wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Sygnalizacja i ochrona: Wbudowany zielony wskaźnik LED pozwala na błyskawiczną diagnostykę stanu pracy cewki, natomiast zintegrowana dioda D tłumiąca przepięcia chroni czułe wyjścia sterowników PLC przed skutkami samoindukcji.
• Bezpieczeństwo: Pełna separacja galwaniczna między obwodem wejściowym a wyjściowym gwarantuje ochronę systemów nadrzędnych przed awariami po stronie wykonawczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy powyżej 12,5 mm. Zastosowane materiały izolacyjne oraz konstrukcja gniazda GZM80 spełniają wymogi dotyczące wytrzymałości dielektrycznej oraz odporności na prądy pełzające, co jest kluczowe w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Przekaźnik PI84-024DC-M41G-MS-2012 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do:

• Separacji sygnałów wejściowych i wyjściowych w sterownikach PLC.
• Sterowania niewielkimi silnikami jednofazowymi, elektrozaworami oraz oświetleniem.
• Układów logicznych wymagających powielenia sygnału sterującego (dzięki dwóm zestykom przełącznym).
• Systemów bezpieczeństwa i sygnalizacji awarii, gdzie niezawodność przełączania jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i elastyczny, co skraca czas prefabrykacji rozdzielnic. Przekaźnik wraz z gniazdem GZM80 jest przystosowany do montażu na standardowej szynie profilowej 35 mm (DIN), co zapewnia stabilne osadzenie w pionie lub poziomie. Alternatywnie, istnieje możliwość montażu na płycie montażowej przy użyciu jednego wkrętu M3. Zaciski śrubowe pozwalają na pewne połączenie przewodów o różnych przekrojach, zapewniając trwały styk elektryczny nawet w warunkach występowania drgań. Należy zwrócić uwagę na poprawną polaryzację zasilania cewki: zacisk (+)A1 oraz (-)A2.

FAQ

• Czy zestaw zawiera gniazdo montażowe? Tak, produkt jest dostarczany jako kompletny zestaw interfejsowy zawierający przekaźnik oraz gniazdo GZM80 o stopniu ochrony IP20.
• Jakie jest napięcie sterujące cewki? Przekaźnik jest dedykowany do pracy z napięciem znamionowym 24 V DC.
• Czy urządzenie posiada ochronę przed przepięciami? Tak, model ten posiada wbudowaną diodę tłumiącą, która eliminuje piki napięciowe powstające przy wyłączaniu cewki przekaźnika.
• Jakie są wymiary całego modułu? Całkowite wymiary zestawu to 81,6 mm wysokości, 15,9 mm szerokości oraz 67 mm głębokości.
