Opis i Kluczowe Cechy

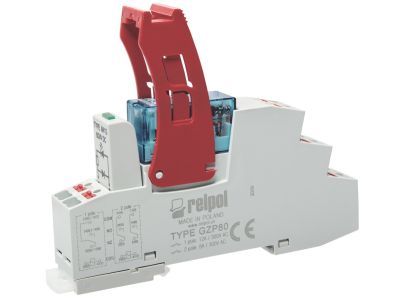

Przekaźnik interfejsowy PI84-024DC-M41G-PS-2012-01 marki RELPOL to zaawansowane rozwiązanie dedykowane dla profesjonalnych systemów automatyki przemysłowej. Urządzenie charakteryzuje się zastosowaniem technologii PUSH-IN w gnieździe GZP80, co pozwala na beznarzędziowe i błyskawiczne podłączenie przewodów, znacząco redukując czas prefabrykacji szaf sterowniczych. Sercem zestawu jest niezawodny przekaźnik miniaturowy RM84 w estetycznej, przeźroczystej niebieskiej obudowie, wyposażony w dwa zestyki przełączne (2P). Materiał stykowy wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję zestyków przy obciążeniach rezystancyjnych AC1 wynoszących 8 A przy napięciu 250 V AC.

• Napięcie zasilania cewki: 24 V DC, idealne do standardowych systemów sterowania PLC.
• Moduł przeciwprzepięciowy M41G: Wyposażony w zieloną diodę LED sygnalizującą stan pracy oraz diodę tłumiącą D, która chroni wyjścia sterownika przed przepięciami indukowanymi podczas wyłączania cewki.
• Obejma wyrzutnikowa GZP80-0400: Zapewnia pewne trzymanie przekaźnika w gnieździe oraz ułatwia jego szybką wymianę w warunkach serwisowych.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 15,9 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Zastosowane materiały izolacyjne oraz konstrukcja gniazda PUSH-IN spełniają wymagania dotyczące odporności na wibracje oraz stabilności termicznej, co jest kluczowe w wymagających środowiskach przemysłowych.

Zastosowanie

Przekaźnik interfejsowy PI84 znajduje szerokie zastosowanie jako element separujący i wzmacniający sygnały pomiędzy sterownikami logicznymi (PLC) a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki dwóm zestykom przełącznym (2P), urządzenie umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami lub realizację funkcji logicznych w układach sterowania. Możliwość współpracy ze złączami grzebieniowymi typu ZGZP pozwala na szybkie mostkowanie wspólnych potencjałów zasilania, co jest nieocenione przy budowie rozbudowanych listew przekaźnikowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może być realizowany na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie montażowej 35 mm (DIN) lub przykręcenie do płyty montażowej za pomocą jednego wkrętu M3. Podczas podłączania przewodów w technologii PUSH-IN należy pamiętać o zachowaniu odpowiedniej długości odizolowania końcówki, aby zapewnić pełny kontakt w zacisku. Polaryzacja modułu M41G jest ściśle określona (+A1/-A2), co należy uwzględnić przy projektowaniu schematu połączeń. Przekaźnik RM84 powinien być osadzony w gnieździe aż do momentu zablokowania przez obejmę wyrzutnikową, co gwarantuje poprawny styk elektryczny.

FAQ

• Czy do podłączenia przewodów w gnieździe PUSH-IN potrzebuję śrubokręta? Nie, technologia PUSH-IN pozwala na bezpośrednie wciśnięcie drutu lub przewodu z tulejką. Śrubokręt jest potrzebny jedynie do zwolnienia zacisku przy demontażu przewodu.
• Jaki jest maksymalny prąd obciążenia dla tego przekaźnika? Maksymalny prąd obciążenia wynosi 8 A dla kategorii AC1 (obciążenia rezystancyjne) przy napięciu 250 V AC.
• Czy moduł przeciwprzepięciowy jest wymienny? Tak, zestaw zawiera wymienny moduł typu M, co pozwala na łatwą diagnostykę lub zmianę konfiguracji sygnalizacji i ochrony cewki.
