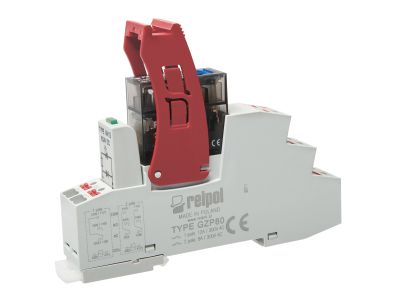

Przekaźnik Interfejsowy 8A 12VDC IP20, PI84-012DC-M41G-MS-2012 | 854909 Relpol

Alternatywny kod produktu: PI84-012DC-M41G-MS-2012

Opis i Kluczowe Cechy

Przekaźnik interfejsowy o symbolu 854909 (PI84-012DC-M41G-MS-2012) to element przeznaczony do separacji galwanicznej obwodów sterowania. Wyposażony w dwa zestyki przełączne (2P) o obciążalności 8 A w kategorii AC1 przy 250 V oraz DC1 przy 24 V, co zapewnia niezawodne przełączanie odbiorników w aplikacjach przemysłowych. Szerokość 15,9 mm pozwala na oszczędność miejsca na szynie. Wbudowana zielona dioda LED sygnalizuje obecność napięcia zasilania, a dioda tłumiąca przepięcia chroni cewkę przed indukowanymi skokami napięcia.

• 2 zestyki przełączne (2P): umożliwiają sterowanie dwoma niezależnymi obwodami z jednego sygnału, co zwiększa elastyczność instalacji.
• Prąd AC1 8 A / 250 V: gwarantuje bezpieczne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• Prąd DC1 8 A / 24 V: zapewnia pewną pracę w obwodach prądu stałego, typowych w automatyce.
• Napięcie cewki 12 V DC: dedykowane do układów sterowania niskonapięciowego, kompatybilne z PLC i sterownikami.
• Wskaźnik LED (zielony) + dioda tłumiąca przepięcia: ułatwia diagnostykę i chroni cewkę przed uszkodzeniem w wyniku przepięć łączeniowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oznakowany znakiem CE. Zastosowane materiały i konstrukcja spełniają wymagania standardu DIN dla aparatury modułowej. Gniazdo GZM80 posiada stopień ochrony IP20, co jest typowe dla urządzeń instalowanych w suchych pomieszczeniach w rozdzielnicach.

Zastosowanie

Przekaźnik interfejsowy PI84 znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja galwaniczna między obwodem sterującym a wykonawczym.

• Sterowanie odbiornikami (np. cewkami styczników, zaworów) z sygnałów PLC lub przekaźników programowalnych.
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub modułów wykonawczych.
• Sygnalizacja stanu urządzeń – dwa zestyki przełączne umożliwiają jednoczesne sterowanie i sygnalizację.
• Automatyka budynkowa – separacja obwodów sterowania oświetleniem, roletami lub wentylacją od sieci 230 V.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm) lub na płycie montażowej za pomocą jednego wkrętu M3 (gniazdo w zestawie). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów dobierz odpowiednio do prądu znamionowego; dla zacisków śrubowych zalecany moment dokręcania zgodnie z dokumentacją producenta (typowy zakres 0,5–0,6 Nm). Nie przekraczaj parametrów znamionowych – przestrzegaj kategorii AC1 i DC1.

FAQ

• Czy przekaźnik ma wbudowaną diodę LED sygnalizującą podanie napięcia? Tak, zielona dioda LED na obudowie świeci, gdy cewka jest zasilana napięciem 12 V DC.
• Jaki stopień ochrony ma ten przekaźnik w komplecie z gniazdem? Gniazdo GZM80 zapewnia stopień ochrony IP20 – odpowiedni do montażu w suchych rozdzielnicach wewnątrz pomieszczeń.
• Czy styki są przełączne, a jeśli tak – jak je oznaczyć? Tak, są to dwa zestyki przełączne (2P). Na gnieździe oznaczono: pierwszy zestyk – 11 (wspólny), 12 (zwarty), 14 (rozwierny); drugi zestyk – 21, 22, 24 analogicznie.
