Przekaźnik Interfejsowy 6A 24VAC IP20, PIR6W-1PS-24VAC/DC-R (SZARE) | 857168 Relpol

Alternatywny kod produktu: PIR6W-1PS-24VAC/DC-R

Opis i Kluczowe Cechy

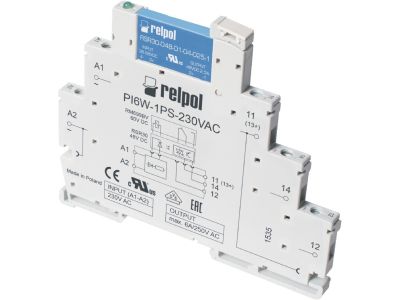

Przekaźnik interfejsowy PIR6W-1PS-24VAC/DC-R (symbol 857168) to wąskoprofilowe urządzenie z jednym zestykiem przełącznym o obciążalności 6 A w kategorii AC1. Szerokość modułu wynosząca zaledwie 6,2 mm pozwala na znaczne oszczędności miejsca w szafie sterowniczej, a napięcie sterowania 24 V AC/DC z możliwością dowolnej biegunowości na zaciskach A1–A2 ułatwia integrację z systemami automatyki.

• Zestyk przełączny 1P (11-12-14): uniwersalność podłączenia – umożliwia realizację zarówno funkcji NO, jak i NC w jednym module, co redukuje liczbę potrzebnych elementów.
• Obciążalność AC1: 6 A / 230 V: bezpieczne przełączanie obciążeń rezystancyjnych i niewielkich silników bez ryzyka przegrzania styków.
• Szerokość 6,2 mm: maksymalne zagęszczenie aparatury w rozdzielnicy – idealne do aplikacji wymagających dużej liczby przekaźników przy ograniczonej przestrzeni.
• Dowolna biegunowość zasilania (A1–A2): eliminuje ryzyko błędnego podłączenia napięcia sterującego, skracając czas montażu.
• Wymienne styki (przekaźnik RM699BV): łatwa serwisowalność – w przypadku zużycia nie ma potrzeby wymiany całego modułu, wystarczy włożyć nowy przekaźnik.
• Stopień ochrony IP20: gwarantuje ochronę przed ciałami stałymi o średnicy powyżej 12 mm, co jest standardem dla aparatury montowanej w suchych pomieszczeniach wewnątrz rozdzielnic.

Zgodność z Normami

Przekaźnik interfejsowy PIR6W-1PS-24VAC/DC-R został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa i posiada certyfikat CE. Konstrukcja oparta na wytycznych DIN gwarantuje kompatybilność z typowymi systemami szyn montażowych i aparaturą modułową.

Zastosowanie

Dzięki wąskiej obudowie i wysokiej trwałości łączeniowej przekaźnik sprawdza się w różnorodnych scenariuszach sterowania i automatyki.

• Sterowanie cewkami styczników i przekaźników pomocniczych w szafach sterowniczych maszyn.
• Pośredniczenie między wyjściami cyfrowymi PLC a obwodami mocy (izolacja galwaniczna).
• Automatyka budynkowa – załączanie oświetlenia, rolet, siłowników HVAC.
• Sygnalizacja stanów w tablicach synoptycznych oraz układy sekwencyjne.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP i po upewnieniu się, że wszystkie obwody są odłączone od napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Przekrój żył przewodów należy dobrać do obciążenia prądowego zgodnie z obowiązującymi przepisami. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta – zbyt słabe dokręcenie może skutkować przegrzaniem, a zbyt mocne – uszkodzeniem obudowy.

FAQ

• Czy przekaźnik posiada podświetlenie stanu załączenia? W dostarczonej specyfikacji nie zawarto informacji o podświetleniu LED. Decyzję o ewentualnym zastosowaniu dodatkowego modułu sygnalizacyjnego należy podjąć na podstawie indywidualnych potrzeb instalacji.
• Jaki jest stopień ochrony i gdzie można go montować? Przekaźnik ma stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi >12 mm. Przeznaczony jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach (brak ochrony przed wilgocią).
• W jakim trybie pracuje zestyk – NO czy NC? Urządzenie wyposażone jest w jeden zestyk przełączny (1P, zaciski 11-12-14), który umożliwia realizację zarówno styku normalnie otwartego (NO – 11-14), jak i normalnie zamkniętego (NC – 11-12) w zależności od podłączenia.
