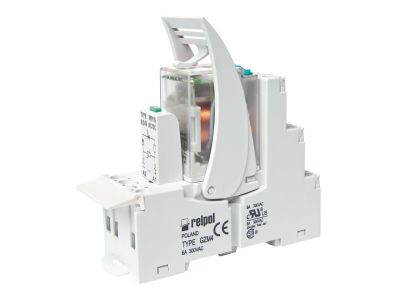

Przekaźnik Interfejsowy 6A 24VAC IP20, PIR4-024AC-00LV | 854784 Relpol

Alternatywny kod produktu: PIR4-024AC-00LV

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR4-024AC-00LV (symbol 854784) to 4-biegunowy przekaźnik z czterema zestykami przełącznymi (4P), przystosowany do napięcia zasilania 24 V AC. Prąd znamionowy w kategorii AC1 wynosi 6 A przy 250 V, co pozwala na bezpieczne sterowanie obwodami o umiarkowanym obciążeniu. Szerokość 27 mm umożliwia kompaktową zabudowę na szynie DIN lub płycie montażowej.

• Cztery zestyki przełączne (4P): Pozwalają na niezależne przełączanie czterech obwodów, zapewniając elastyczność w aplikacjach sterowania i sygnalizacji.
• Wbudowany warystor: Tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc podłączone urządzenia i zwiększając niezawodność instalacji.
• Zielony wskaźnik LED: Umożliwia szybką wizualną kontrolę stanu załączenia cewki, ułatwiając diagnostykę.
• Gniazdo GZM4 w zestawie: Ułatwia montaż i umożliwia szybką wymianę przekaźnika bez naruszania okablowania.
• Montaż na szynę TH35 lub płytę: Uniwersalne opcje instalacji – w rozdzielnicy modułowej lub bezpośrednio na płycie montażowej.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt jest zgodny z ogólnymi normami dla aparatury sterowniczej instalowanej w suchych pomieszczeniach (stopień ochrony IP20).

Zastosowanie

Przekaźnik interfejsowy PIR4-024AC-00LV znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja obwodów sterowania od obwodów wykonawczych oraz przełączanie sygnałów niskonapięciowych.

• Sterowanie stycznikami, przekaźnikami pośrednimi i zaworami elektromagnetycznymi w szafach sterowniczych.
• Przekazywanie impulsów sterujących z paneli operatorskich do sterowników PLC lub systemów automatyki.
• Sygnalizacja i przekaźnikowanie sygnałów w instalacjach automatyki budynkowej (np. wentylacja, oświetlenie).
• Separacja galwaniczna między obwodami wejściowymi a wyjściowymi w aplikacjach wymagających izolacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik można zamontować na szynie TH35 lub na płycie montażowej dwoma wkrętami M3 (otwory montażowe zgodne z gniazdem GZM4). Dokręcaj zaciski śrubowe zgodnie z dokumentacją producenta, a przekrój przewodów dobieraj do prądu znamionowego (max. 6 A). Po montażu sprawdź działanie wskaźnika LED.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, posiada zielony wskaźnik LED, który sygnalizuje załączenie cewki zasilaniem 24 V AC.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP20 – przekaźnik nadaje się do instalacji w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.
• Jaki tryb pracy styków? Każdy z czterech zestyków jest przełączny (SPDT), co umożliwia zarówno zwieranie, jak i rozwieranie obwodu w zależności od stanu cewki.
