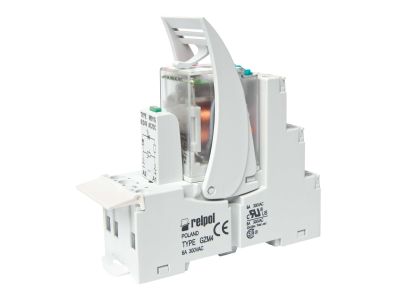

Przekaźnik Interfejsowy 4P, 6A, 230VAC, IP20, PIR4-230AC-00LV | 854786 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR4-230AC-00LV marki RELPOL to zaawansowane rozwiązanie przeznaczone do separacji galwanicznej oraz wzmacniania sygnałów w układach automatyki przemysłowej. Urządzenie charakteryzuje się szerokością modułową wynoszącą 27 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyposażone w cztery zestyki przełączne (4P), umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi przy obciążalności prądowej wynoszącej 6 A dla napięcia 250 V AC (kategoria AC1) oraz 6 A dla 24 V DC (kategoria DC1).

• Wskaźnik LED: Zielona dioda LED zapewnia natychmiastową wizualną diagnostykę stanu pracy cewki przekaźnika.
• Ochrona przeciwprzepięciowa: Zintegrowany warystor V skutecznie tłumi przepięcia, chroniąc czułe komponenty elektroniczne przed uszkodzeniem.
• Separacja obwodów: Pełna izolacja między wejściem a wyjściem gwarantuje bezpieczeństwo i stabilność pracy systemu.
• Zaciski śrubowe: Solidne połączenia mechaniczne zapewniają trwałość instalacji nawet w warunkach drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Zastosowane materiały izolacyjne oraz konstrukcja gniazda GZM4 spełniają wymogi dotyczące wytrzymałości dielektrycznej oraz odporności na przebicia, co jest kluczowe w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik PIR4-230AC-00LV znajduje szerokie zastosowanie w systemach sterowania budynkowego oraz przemysłowego. Dzięki czterem niezależnym zestykom idealnie nadaje się do powielania sygnałów sterujących, separacji sterowników PLC od odbiorników o dużym poborze mocy oraz do realizacji logicznych funkcji sterowania. Jest niezastąpiony w układach, gdzie wymagane jest zasilanie cewki napięciem przemiennym 230 V AC przy jednoczesnym zachowaniu wysokiej niezawodności łączeniowej.

Wskazówki Montażowe

Montaż urządzenia jest elastyczny i dostosowany do standardów prefabrykacji rozdzielnic. Przekaźnik wraz z gniazdem GZM4 może być zamontowany na standardowej szynie montażowej DIN 35 mm (zgodnie z EN 60715) lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów M3. Podczas podłączania przewodów należy zwrócić uwagę na oznaczenia zacisków: wejście zasilania (cewka) to zaciski A1(13) i A2(14), natomiast wyjścia styków przełącznych są precyzyjnie opisane na obudowie (np. 11-12-14). Zaleca się stosowanie odpowiednich momentów dokręcania śrub, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków.

FAQ

• Czy zestaw zawiera gniazdo montażowe? Tak, produkt jest kompletnym zestawem interfejsowym składającym się z przekaźnika oraz gniazda GZM4 z zaciskami śrubowymi.
• Jakie jest napięcie sterujące cewki? Przekaźnik jest przystosowany do pracy z napięciem znamionowym 230 V AC.
• Czy urządzenie posiada zabezpieczenie przed przepięciami? Tak, wbudowany warystor pełni funkcję modułu tłumiącego, co znacząco wydłuża żywotność styków sterujących w układzie.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd dla obciążeń rezystancyjnych wynosi 6 A na każdy z czterech zestyków.
