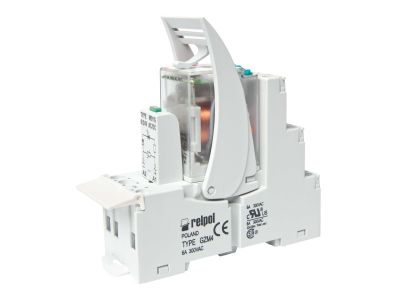

Przekaźnik Interfejsowy 6A 12VDC IP20, PIR4-012DC-00LD | 854769 Relpol

Alternatywny kod produktu: PIR4-012DC-00LD

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR4-012DC-00LD to uniwersalne urządzenie z czterema zestykami przełącznymi (4P) i szerokością 27 mm, zaprojektowane do separacji obwodów sterujących i wykonawczych. Prąd znamionowy AC1 6 A przy 250 V AC oraz DC1 6 A przy 24 V DC zapewnia bezpieczną pracę w obwodach pomocniczych i sygnalizacyjnych, bez ryzyka przeciążenia styków. Wbudowany zielony wskaźnik LED ułatwia wizualną kontrolę załączenia, a dioda tłumiąca przepięcia chroni cewkę przed przepięciami indukcyjnymi.

• Cztery zestyki przełączne (4P): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność w sterowaniu wieloma odbiornikami z jednego sygnału.
• Prąd 6 A / 250 V AC (AC1) i 6 A / 24 V DC (DC1): Gwarantuje niezawodne przewodzenie prądu w typowych obwodach sterowania i sygnalizacji bez przegrzewania styków.
• Wskaźnik LED zielony: Pozwala szybko ocenić stan załączenia przekaźnika, co skraca czas diagnostyki i zwiększa bezpieczeństwo obsługi.
• Dioda tłumiąca przepięcia (wbudowana w cewkę): Chroni układ sterujący przed impulsami napięciowymi powstającymi przy wyłączaniu cewki, wydłużając żywotność elementów półprzewodnikowych.
• Separacja obwodów wejścia/wyjścia: Zwiększa bezpieczeństwo użytkowania poprzez galwaniczne odizolowanie strony sterującej od strony wykonawczej.

Zgodność z Normami

Przekaźnik produkowany jest zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik interfejsowy PIR4-012DC-00LD znajduje zastosowanie w układach automatyki budynkowej, sterowania maszyn i rozdzielnic przemysłowych. Dzięki kompaktowej obudowie i montażowi na szynie TH35 sprawdza się w instalacjach wymagających oszczędności miejsca.

• Separacja galwaniczna między sterownikiem PLC a urządzeniami wykonawczymi (styczniki, zawory, siłowniki).
• Rozszerzanie liczby styków przekaźników lub sterowników w szafach sterowniczych.
• Przełączanie obwodów sygnalizacyjnych i oświetleniowych w automatyce budynkowej.
• Impulsowanie cewek styczników i przekaźników w układach zdalnego sterowania.

Wskazówki Montażowe

Przekaźnik montuje się na szynie DIN TH35 (35 mm) lub na płycie montażowej za pomocą dwóch wkrętów M3 (otwory w obudowie). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Montaż może wykonywać wyłącznie personel z uprawnieniami SEP. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (max. 6 A). Do gniazda GZM4 dołączonego w zestawie podłącz przewody zgodnie z oznaczeniami na obudowie.

FAQ

• Czy przekaźnik ma wbudowany wskaźnik LED? Tak, zielona dioda LED świeci, gdy cewka jest zasilona napięciem 12 V DC, co ułatwia wizualną kontrolę stanu.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony IP20 – przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
• W jakim trybie pracują styki? Styki są przełączne (4P), co oznacza, że każdy zestyk ma trzy zaciski: wspólny, normalnie zamknięty (NC) i normalnie otwarty (NO). Umożliwia to realizację funkcji zwierania, rozwierania lub przełączania obwodów.
