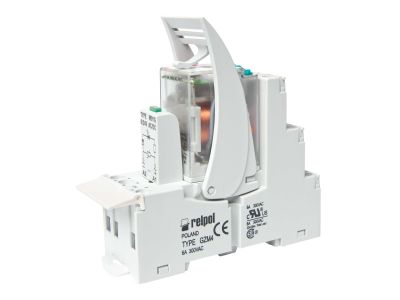

Przekaźnik Interfejsowy 4P 48V, 6A, IP20, PIR4-048DC-00LD | 855592 Relpol

Alternatywny kod produktu: PIR4-048DC-00LD

Opis i Kluczowe Cechy

Przekaźnik interfejsowy 4P o symbolu 855592 to modułowe urządzenie elektromechaniczne zaprojektowane do separacji obwodów sterujących i zasilających. Szerokość 27 mm umożliwia montaż na szynie 35 mm, co pozwala na kompaktową integrację z aparaturą modułową. Czterostykowy układ przełączny (4P) z zaciskami śrubowymi zapewnia elastyczne połączenia w instalacjach sterowania i automatyki.

• 4 styki przełączne (4P): Uniwersalne zastosowanie w obwodach AC1 i DC1 – 6 A / 250 V AC oraz 6 A / 24 V DC, co pozwala na sterowanie zarówno urządzeniami niskonapięciowymi, jak i sieciowymi.
• Napięcie zasilania 48 V DC: Kompatybilność z systemami sterowania PLC, czujnikami i innymi urządzeniami przemysłowymi pracującymi z napięciem 48 V DC.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem, odpowiedni do montażu w rozdzielnicach i szafach sterowniczych w suchych warunkach.
• Wskaźnik LED zielony: Szybka wizualna diagnostyka stanu pracy – świecąca dioda sygnalizuje obecność napięcia zasilania.
• Dioda D tłumiąca przepięcia: Zabezpiecza cewkę przekaźnika i układy sterujące przed uszkodzeniami spowodowanymi przepięciami łączeniowymi.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszynowego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz jest zgodny z normami dotyczącymi wytrzymałości dielektrycznej i separacji obwodów.

Zastosowanie

Przekaźnik interfejsowy 4P znajduje szerokie zastosowanie w układach sterowania, automatyce przemysłowej i instalacjach budynkowych, gdzie wymagana jest separacja obwodów sterujących i zasilających.

• Sterowanie oświetleniem (np. lampy LED, świetlówki) za pomocą sygnałów z czujników ruchu lub zegarów sterujących.
• Separacja obwodów niskonapięciowych (np. 24 V DC) od obwodów sieciowych 230 V AC w systemach automatyki budynkowej.
• Zastosowanie w układach alarmowych i przeciwpożarowych jako element wykonawczy sygnałów sterujących.
• Automatyka przemysłowa – sterowanie silnikami, zaworami elektromagnetycznymi lub sygnalizatorami.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany przez wykwalifikowany personel SEP. Urządzenie należy zamontować na szynie 35 mm lub płycie montażowej za pomocą dwóch wkrętów M3. Przed podłączeniem należy odłączyć napięcie zasilania. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Styki przełączne należy odpowiednio dobrać do obciążenia – zaleca się stosowanie przewodów o odpowiednim przekroju i zabezpieczenie obwodu zgodnie z parametrami znamionowymi. Dioda D tłumiąca powinna być podłączona równolegle do cewki w celu ochrony układu.

FAQ

• Czy przekaźnik może pracować z obciążeniem indukcyjnym? Tak, styki przekaźnika są przystosowane do pracy z obciążeniami indukcyjnymi, jednak zaleca się stosowanie dodatkowych środków ochrony (np. warystorów) w przypadku bardzo dużych indukcyjności.
• Jaki jest maksymalny moment dokręcenia zacisków śrubowych? Maksymalny moment dokręcenia nie został podany w danych produktu – zaleca się stosowanie się do standardowych praktyk montażowych (ok. 0,5–0,8 Nm) oraz sprawdzenie w dokumentacji technicznej.
• Czy przekaźnik posiada zabezpieczenie przed zwarciem? Przekaźnik nie posiada wbudowanego zabezpieczenia zwarciowego – ochrona powinna być zapewniona przez zewnętrzne zabezpieczenia obwodu (np. bezpieczniki topikowe lub wyłączniki różnicowoprądowe).
