Przekaźnik Interfejsowy 4P 48V, 6A, IP20, PIR4-048AC-00LV | 855593 Relpol

Alternatywny kod produktu: PIR4-048AC-00LV

Opis i Kluczowe Cechy

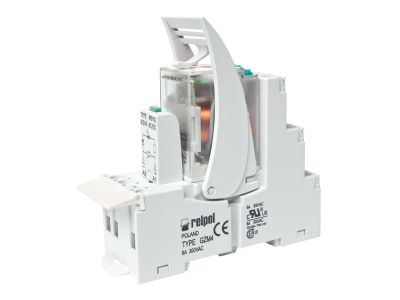

Przekaźnik interfejsowy 4P (symbol 855593) o zasilaniu 48V AC to modułowe urządzenie o szerokości 27 mm, zaprojektowane do separacji obwodów i zdalnego sterowania. Wyposażony w cztery styki przełączne (4P) oraz wskaźnik LED sygnalizujący stan pracy. Wbudowany warystor tłumi przepięcia, chroniąc czułe układy przed uszkodzeniem. Zaciski śrubowe ułatwiają pewne połączenie przewodów.

• 4 styki przełączne (4P): Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami jednym sygnałem sterującym.
• Zasilanie 48V AC: Kompatybilne z powszechnie stosowanymi napięciami sterowniczymi w układach automatyki i rozdzielnicach.
• Wskaźnik LED: Zielona dioda sygnalizuje aktywny stan zasilania, ułatwiając diagnostykę pracy przekaźnika.
• Warystor przeciwprzepięciowy: Zapewnia ochronę przed skokami napięcia, zwiększając trwałość układu i minimalizując ryzyko awarii.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, dostosowane do standardowych przekrojów żył.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa dla urządzeń niskonapięciowych i separacji obwodów. Spełnia wymagania normy EN 61810 dotyczącej przekaźników elektromechanicznych.

Zastosowanie

Przekaźnik interfejsowy 4P 48V AC znajduje zastosowanie w układach automatyki przemysłowej, sterowaniu maszynami oraz instalacjach rozdzielczych, gdzie wymagana jest separacja obwodów sterujących od obwodów zasilających.

• Sterowanie oświetleniem, wentylacją lub pompami w systemach budynkowych.
• Separacja obwodów sterowniczych od mocy w maszynach przemysłowych.
• Zdalne załączanie/wyłączanie urządzeń za pomocą sygnałów niskonapięciowych.
• Modułowe rozwiązania w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na szynie 35 mm lub płycie montażowej przy użyciu dwu wkrętów M3. Przed podłączeniem zasilania upewnić się, że napięcie zasilania wynosi 48V AC. Zaciski śrubowe należy dokręcać z zalecanym momentem, aby zapewnić pewne połączenie. Należy zachować odpowiednie odstępy między sąsiednimi modułami, aby zapewnić odpowiednią wentylację i uniknąć przegrzania. Po montażu należy przeprowadzić test działania układu.

FAQ

• Jakie jest maksymalne obciążenie styku? Przekaźnik obsługuje obciążenie 6A przy napięciu 250V AC (AC1) oraz 6A przy 24V DC (DC1).
• Czy przekaźnik posiada ochronę przeciwprzepięciową? Tak, wyposażony jest w warystor tłumiący przepięcia, który chroni układ przed skokami napięcia.
• W jaki sposób podłączyć styk 11(9)-12(1)-14(5)? Numeracja zacisków odpowiada standardowej konfiguracji przekaźników 4P. Zacisk 11 to wspólny, 12 to normalnie zamknięty (NC), a 14 to normalnie otwarty (NO). Podłączenie zależy od wymagań konkretnego obwodu.
