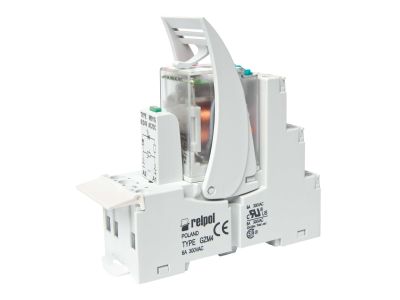

Przekaźnik Interfejsowy 4P 12V, 6A, IP20, PIR4-012AC-00LV | 854783 Relpol

Alternatywny kod produktu: PIR4-012AC-00LV

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR4-012AC-00LV (symbol 854783) to kompaktowe urządzenie 4-stykowe o szerokości 27 mm, zaprojektowane do separacji obwodów sterujących i zasilających. Wyposażone w warystor tłumiący przepięcia oraz wskaźnik LED sygnalizujący stan pracy. Napięcie zasilania 12V AC zapewnia kompatybilność z niskonapięciowymi układami sterowania.

• 4 styki przełączne (4P): Uniwersalne rozwiązanie do łączenia obwodów sygnałowych i mocy – każdy zestyk obsługuje 6A przy 250V AC / 24V DC.
• Separacja obwodów wejście/wyjście: Izolacja galwaniczna chroni układy sterowania przed zakłóceniami i uszkodzeniami.
• Warystor tłumiący przepięcia: Zabezpiecza styki przed uszkodzeniem spowodowanym skokami napięcia, wydłużając żywotność przekaźnika.
• Wskaźnik LED (zielony): Natychmiastowa wizualna kontrola stanu pracy – sygnalizuje aktywację cewki.
• Zaciski śrubowe: Trwała i pewna instalacja przewodów, kompatybilna ze standardowymi końcówkami kablowymi.

Zgodność z Normami

Przekaźnik spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz oznaczenie IP20, gwarantujące ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.

Zastosowanie

Przekaźnik interfejsowy PIR4-012AC-00LV znajduje zastosowanie w układach automatycznego sterowania, zabezpieczeń i sygnalizacji, gdzie wymagana jest separacja obwodów niskonapięciowych i mocy.

• Sterowanie oświetleniem, wentylacją i klimatyzacją w budynkach mieszkalnych i komercyjnych.
• Interfejs między układami PLC a obwodami wykonawczymi (np. styczniki, elektrozawory).
• Zabezpieczenia przeciwpożarowe i alarmowe – separacja układów detekcji od obwodów alarmowych.
• Automatyka przemysłowa – sterowanie maszynami i liniami produkcyjnymi.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik montować na szynie 35 mm lub płycie montażowej za pomocą dwóch wkrętów M3. Przed podłączeniem należy odłączyć napięcie zasilania. Zaciski śrubowe wymagają dokręcenia momentem zgodnym z dokumentacją techniczną (typowo 0,5–0,8 Nm). Zachować odpowiednie odstępy izolacyjne między sąsiednimi urządzeniami. Wskaźnik LED powinien świecić podczas aktywnej cewki – brak sygnalizacji świadczy o przerwie w obwodzie sterowania.

FAQ

• Jakie jest maksymalne obciążenie styków? Zestyki przekaźnika obsługują 6A przy 250V AC lub 24V DC, co odpowiada standardowym obciążeniom w układach sterowania.
• Czy przekaźnik wymaga dodatkowego zabezpieczenia przeciwprzepięciowego? Wbudowany warystor tłumi skoki napięcia, jednak w układach o wysokim ryzyku zakłóceń zaleca się stosowanie dodatkowych środków ochrony (np. warystorów zewnętrznych).
• Jaka jest szerokość modułu? Przekaźnik zajmuje 4 moduły szerokości 27 mm na szynie DIN, co pozwala na łatwe planowanie układów rozdzielczych.
