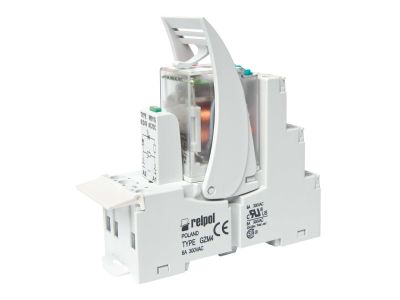

Przekaźnik Interfejsowy 4P 110V, 6A, IP20, PIR4-110DC-00LD | 854771 Relpol

Alternatywny kod produktu: PIR4-110DC-00LD

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR4-110DC-00LD (symbol 854771) o szerokości 27 mm to czterobiegunowe rozwiązanie do separacji obwodów sterowania i zasilania. Zaprojektowany do pracy z napięciem wejściowym 110V DC, obsługuje obciążenia do 6A przy 24V DC lub 250V AC. Wbudowana dioda D tłumi przepięcia, a zielony wskaźnik LED sygnalizuje aktywny stan cewki. Montaż na szynie 35 mm lub płycie montażowej.

• 4 styki przełączne (4P): Zwiększona elastyczność sterowania – możliwość przełączania czterech obwodów niezależnie.
• Napięcie wejściowe 110V DC: Precyzyjne sterowanie w instalacjach przemysłowych zasilanych napięciem stałym.
• Obciążalność 6A: Stabilne i pewne załączanie obwodów o mocy do 6A przy 24V DC lub 250V AC.
• Wskaźnik LED + dioda D: Zielona dioda sygnalizuje zasilanie cewki, a dioda D chroni przed przepięciami w obwodzie sterowania.
• Montaż na szynie 35 mm: Kompaktowa budowa ułatwia instalację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, posiada deklarację zgodności CE oraz spełnia standardy bezpieczeństwa dla niskonapięciowych urządzeń sterujących.

Zastosowanie

Przekaźnik interfejsowy PIR4-110DC-00LD znajduje zastosowanie w układach sterowania, automatyce przemysłowej oraz instalacjach wymagających separacji obwodów.

• Separacja obwodów sterowania i zasilania w maszynach przemysłowych.
• Sterowanie obwodami sygnalizacyjnymi i alarmowymi w systemach bezpieczeństwa.
• Zastosowanie w układach automatyki budynkowej i HVAC.
• Rozdzielnice elektryczne – integracja z innymi elementami sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się montaż na szynie 35 mm lub płycie montażowej za pomocą dwóch wkrętów M3. Przed podłączeniem sprawdź poprawność napięcia zasilania (110V DC) oraz dobór obciążenia (max 6A). Zaciski śrubowe należy dokręcić z odpowiednim momentem zgodnie z dokumentacją. Upewnij się, że separacja obwodów wejścia/wyjścia jest zachowana podczas okablowania.

FAQ

• Czy przekaźnik obsługuje napięcie AC? Tak, przekaźnik obsługuje obciążenia zarówno prądu stałego (DC1 – 6A / 24V), jak i przemiennego (AC1 – 6A / 250V).
• Jaki jest zakres napięć wejściowych? Przekaźnik jest zaprojektowany wyłącznie do napięcia 110V DC na wejściu (zaciski A1-A2).
• Czy w zestawie znajduje się gniazdo? Tak, zestaw zawiera gniazdo GZM4 o stopniu ochrony IP20.
