Przekaźnik Interfejsowy 3P 48V, 10A, IP20, PIR3-048DC-00LD | 855594 Relpol

Alternatywny kod produktu: PIR3-048DC-00LD

Opis i Kluczowe Cechy

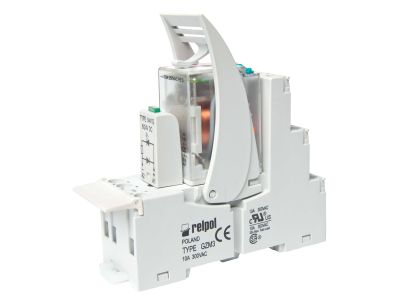

Przekaźnik interfejsowy 3P 48V (symbol 855594) o szerokości 27 mm to trójbiegunowe urządzenie do separacji obwodów sterowania i zasilania. Wyposażone w zielony wskaźnik LED stanu pracy i diodę tłumiącą przepięcia, zapewnia stabilną pracę w instalacjach przemysłowych i automatyce. W zestawie dostarczane gniazdo GZM3 (IP20) ułatwia montaż na szynie 35 mm lub płycie montażowej. Zestyki przełączne 3P gwarantują elastyczność w projektowaniu obwodów.

• 3 zestyki przełączne (3P): Umożliwiają elastyczne sterowanie trzema niezależnymi obwodami, co zwiększa funkcjonalność aplikacji.
• Napięcie zasilania 48V DC: Zapewnia kompatybilność z systemami sterowania przemysłowego i automatyki, gdzie wymagane jest niskie napięcie sterujące.
• Prąd 10A (AC1/DC1): Wysoka obciążalność prądowa styku pozwala na bezpośrednie załączanie odbiorników o mocy do 2,5 kW (AC1) lub 240W (DC1).
• Wskaźnik LED zielony: Umożliwia szybką wizualną kontrolę stanu załączenia przekaźnika, ułatwiając diagnostykę i serwis.
• Szerokość 27 mm: Kompaktowa budowa pozwala na oszczędne zagospodarowanie miejsca w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Przekaźnik interfejsowy 3P 48V znajduje zastosowanie w układach sterowania, automatyce przemysłowej i systemach sygnalizacji, gdzie wymagana jest separacja obwodów i niezawodne załączanie odbiorników.

• Sterowanie stycznikami, silnikami lub elektromagnesami w maszynach przemysłowych.
• Separacja obwodów niskonapięciowych (48V DC) od obwodów siłowych (230V AC).
• Aplikacje w systemach alarmowych i sygnalizacji świetlnej.
• Automatyka budynkowa – sterowanie oświetleniem, roletami czy wentylacją.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik montować na szynie 35 mm za pomocą dostarczonego gniazda GZM3 lub bezpośrednio na płycie montażowej przy użyciu dwóch wkrętów M3. Zaciski zasilania (A1/A2) i styki wyjściowe (11-14, 21-24, 31-34) należy dokręcić z odpowiednim momentem, zgodnie z zaleceniami producenta. Przed podłączeniem należy upewnić się, że napięcie zasilania wynosi 48V DC. W przypadku pracy w środowiskach wilgotnych lub zapylonych, należy stosować dodatkowe osłony IP.

FAQ

• Czy przekaźnik można zasilać napięciem AC? Nie – zasilanie musi wynosić 48V DC. Do zastosowań z napięciem przemiennym zaleca się stosowanie odpowiednich zasilaczy lub modułów pośredniczących.
• Jaki jest zakres obciążalności styku? Przekaźnik obsługuje prąd 10A zarówno w obwodzie AC (250V) jak i DC (24V), co pozwala na załączanie odbiorników o mocy do 2,5 kW (AC1) lub 240W (DC1).
• Czy zestaw zawiera gniazdo montażowe? Tak – w zestawie dostarczane jest gniazdo GZM3, które umożliwia montaż na szynie 35 mm lub płycie montażowej.
