Przekaźnik Interfejsowy 3P 12V, 10A, IP20, PIR3-012AC-00LV | 854790 Relpol

Alternatywny kod produktu: PIR3-012AC-00LV

Opis i Kluczowe Cechy

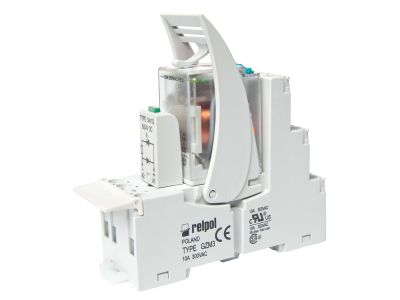

Przekaźnik interfejsowy PIR3-012AC-00LV (symbol 854790) o szerokości 27 mm to kompaktowe urządzenie przeznaczone do separacji obwodów i zdalnego sterowania odbiornikami. Wyposażony w trzy zestyki przełączne (3P), wbudowany warystor tłumiący przepięcia oraz sygnalizację LED. Przeznaczony do montażu na szynie 35 mm lub płycie montażowej, zasilany napięciem 12 V AC. Styki wyjściowe wytrzymują obciążenie do 10 A przy 250 V AC lub 24 V DC.

• 3 zestyki przełączne (3P): Umożliwiają elastyczne sterowanie trzema niezależnymi obwodami, zapewniając wysoką funkcjonalność w układach automatyki.
• Warystor przeciwprzepięciowy: Chroni styki przekaźnika przed uszkodzeniem spowodowanym skokami napięcia, wydłużając żywotność urządzenia.
• Wskaźnik LED zielony: Ułatwia szybką wizualną kontrolę stanu pracy przekaźnika – świeci w momencie załączenia.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenia elektryczne, kompatybilne z przewodami o różnych przekrojach.
• Montaż na szynie 35 mm: Umożliwia łatwy montaż w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce i ułatwiając serwis.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, w tym PN-EN 61810-1.

Zastosowanie

Przekaźnik interfejsowy PIR3-012AC-00LV znajduje zastosowanie w układach automatyki, sterowania i zabezpieczeń, gdzie wymagana jest separacja obwodów oraz niezawodne załączanie odbiorników.

• Sterowanie oświetleniem w systemach automatyki budynkowej.
• Zasilanie i kontrola obwodów sygnalizacyjnych w instalacjach alarmowych.
• Separacja obwodów niskonapięciowych od obwodów mocy w układach sterowania maszyn.
• Automatyka przemysłowa – załączanie styczników, silników czy elektrozaworów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przekaźnik montować na szynie 35 mm lub płycie montażowej, zachowując minimalne odstępy między urządzeniami. Zaciski śrubowe należy dokręcać z odpowiednim momentem (zalecany moment to 0,5–0,8 Nm). Przed podłączeniem sprawdzić zgodność średnicy przewodów z możliwościami zacisków. Wbudowany warystor wymaga podłączenia zgodnie z polaryzacją – zacisk A1 (+) i A2 (-).

FAQ

• Jakie napięcie wejściowe obsługuje przekaźnik? Przekaźnik zasilany jest napięciem 12 V AC (AC1) – podłączenie wymaga zasilacza o odpowiedniej charakterystyce.
• Jaki jest maksymalny prąd obciążenia styczników? Styki wyjściowe wytrzymują obciążenie 10 A przy 250 V AC lub 24 V DC – wystarczające dla większości aplikacji przemysłowych.
• Czy przekaźnik posiada wbudowaną separację galwaniczną? Tak, konstrukcja urządzenia zapewnia separację obwodów wejściowych i wyjściowych, co zwiększa bezpieczeństwo układu.
