Przekaźnik Interfejsowy 3P 110V, 10A, IP20, PIR3-110DC-00LD | 854789 Relpol

Alternatywny kod produktu: PIR3-110DC-00LD

Opis i Kluczowe Cechy

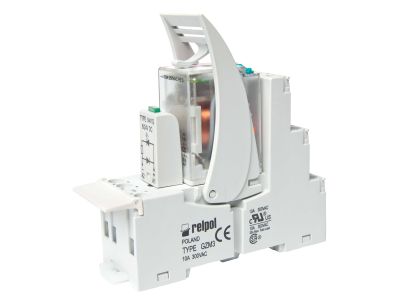

Przekaźnik interfejsowy 3P (symbol 854789) o szerokości 27 mm to zaawansowane urządzenie do separacji obwodów, przeznaczone do sterowania obwodami mocy za pomocą sygnałów niskonapięciowych. Zasilany napięciem 110V DC, wyposażony w trzy zestyki przełączne (3P) o obciążalności do 10A przy 250V AC lub 24V DC. Wbudowany wskaźnik LED sygnalizuje stan załączenia, a dioda tłumiąca przepięcia chroni cewkę przed uszkodzeniami indukowanymi przez obciążenie.

• 3 zestyki przełączne (3P): Umożliwiają elastyczne sterowanie trzema niezależnymi obwodami przy maksymalnym obciążeniu 10A, zapewniając pewne połączenia w układach automatyki.
• Szerokość 27 mm: Kompaktowa konstrukcja umożliwia montaż w standardowych szafach sterowniczych na szynie 35 mm, optymalizując przestrzeń montażową.
• Zasilanie 110V DC: Idealny do zastosowań w systemach przemysłowych i automatyce, gdzie wymagane jest napięcie stałe do sterowania przekaźnikami.
• Wskaźnik LED: Zielona dioda LED sygnalizuje aktywny stan cewki, ułatwiając diagnostykę układu bez konieczności użycia dodatkowych narzędzi pomiarowych.
• Dioda tłumiąca przepięcia: Chroni cewkę przed uszkodzeniami spowodowanymi przepięciami indukowanymi przez obciążenie, wydłużając żywotność urządzenia.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenia elektryczne, kompatybilne z przewodami o różnych przekrojach.
• Stopień ochrony IP20: Chroni przed przypadkowym dotykiem części znajdujących się pod napięciem, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych oraz posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych.

Zastosowanie

Przekaźnik interfejsowy 3P 110V DC znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagana jest separacja obwodów niskonapięciowych od obwodów mocy.

• Sterowanie siłownikami, zaworami elektromagnetycznymi i silnikami w układach automatyki budynkowej i przemysłowej.
• Separacja obwodów sygnałowych od obwodów mocy w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w systemach alarmowych i zabezpieczeń jako element pośredniczący w sterowaniu urządzeniami wykonawczymi.
• Automatyka procesowa – sterowanie przekaźnikami w liniach produkcyjnych i procesach technologicznych.
• Medycyna i aparatura kontrolno-pomiarowa – separacja obwodów wrażliwych na zakłócenia.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przystosowane jest do montażu na szynie 35 mm (zestaw zawiera gniazdo GZM3) lub na płycie montażowej za pomocą dwóch wkrętów M3. Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem siłowym (zalecane ~0,5 Nm) w celu zapewnienia pewnego połączenia. Przed podłączeniem należy sprawdzić zgodność napięcia zasilania z wymaganiami urządzenia (110V DC). Unikać montażu w miejscach narażonych na nadmierne wibracje lub wysoką temperaturę.

FAQ

• Jakie jest maksymalne obciążenie styków? Przekaźnik wyposażony jest w styki przełączne (3P) o obciążalności 10A przy 250V AC lub 24V DC, co pozwala na sterowanie większością standardowych urządzeń wykonawczych.
• Czy przekaźnik wymaga zewnętrznej diody tłumiącej? Nie – urządzenie posiada wbudowaną diodę tłumiąca przepięcia (oznaczoną jako D), która chroni cewkę przed uszkodzeniami indukowanymi przez obciążenie indukcyjne.
• Jakie napięcie zasilania jest wymagane? Przekaźnik zaprojektowany jest do zasilania napięciem 110V DC – należy bezwzględnie przestrzegać tej wartości, aby uniknąć uszkodzenia urządzenia.
• Czy montaż na szynie 35 mm jest standardowy? Tak – urządzenie wyposażone jest w gniazdo GZM3, które umożliwia szybki i pewny montaż na szynie 35 mm, zgodny z normami DIN.
