Przekaźnik Interfejsowy 2P 48V, 12A, IP20, PIR2-048AC-00LV | 855597 Relpol

Alternatywny kod produktu: PIR2-048AC-00LV

Opis i Kluczowe Cechy

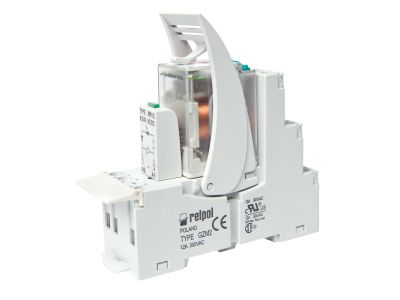

Przekaźnik interfejsowy PIR2-048AC-00LV (symbol 855597) o szerokości 27 mm to urządzenie separujące obwody sterujące od zasilających. Sterowany napięciem przemiennym 48 V AC, z wbudowanym warystorem tłumiącym przepięcia, zapewnia niezawodną ochronę układów sterowania. Wyposażony w zielony wskaźnik LED sygnalizujący stan pracy, styki 2P o obciążalności 12 A i stopień ochrony IP20.

• 2 zestyki przełączne (2P): Uniwersalne styki do sterowania obwodami jedno- i dwuprzewodowymi, kompatybilne z szerokim zakresem obciążeń.
• Napięcie sterujące 48 V AC: Standardowe napięcie w układach automatyki przemysłowej, zasilanie sterowania dla przekaźników mocy lub styczników.
• Warystor tłumiący przepięcia: Chroni czułe elementy sterujące przed skokami napięcia, wydłużając żywotność układu.
• Wskaźnik LED (zielony): Stan pracy widoczny bez otwierania obudowy – ułatwia diagnostykę i szybkie wykrywanie awarii.
• Zaciski śrubowe: Trwałe i niezawodne połączenie przewodów, kompatybilne z szerokim zakresem przekrojów (do 2,5 mm²).

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej oraz izolacji. Posiada deklarację zgodności CE i jest przystosowany do montażu na szynie 35 mm zgodnie z normami DIN.

Zastosowanie

Urządzenie przeznaczone do separacji i wzmacniania sygnałów sterujących w instalacjach przemysłowych, budynkowych i automatyce.

• Sterowanie stycznikami, przekaźnikami mocy lub modułami wykonawczymi w układach automatyki.
• Separacja obwodów niskonapięciowych (48 V AC) od obwodów mocy (np. 230 V AC).
• Zabezpieczenie sterowania przed zakłóceniami i niepożądanymi sygnałami przez warystor.
• Identyfikacja stanu pracy za pomocą wskaźnika LED – przydatne w systemach monitoringu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Przekaźnik można montować na szynie 35 mm (zestaw zawiera gniazdo GZM2) lub na płycie montażowej za pomocą dwóch wkrętów M3. Zaciski śrubowe należy dokręcać z zalecanym momentem 0,5 Nm. Przed podłączeniem sprawdzić zgodność napięcia sterującego (48 V AC) z układem zasilania. Zaleca się pozostawienie wolnego miejsca powyżej i poniżej urządzenia dla prawidłowej wentylacji.

FAQ

• Czy przekaźnik można stosować do sterowania obwodami 230 V AC? Tak, styki 2P o obciążalności 12 A / 250 V AC pozwalają na bezpośrednie załączanie obwodów 230 V, jednak obwód sterujący musi być zasilany napięciem 48 V AC.
• Jaki jest zakres napięcia wejściowego? Przekaźnik jest przystosowany do zasilania napięciem 48 V AC ±10% – sprawdź parametry źródła zasilania przed podłączeniem.
• Czy warystor jest fabrycznie wbudowany? Tak, urządzenie wyposażone jest w warystor ograniczający przepięcia, co chroni czułe elementy sterujące przed uszkodzeniem.
