Przekaźnik Interfejsowy 2P 12V, 12A, IP20, PIR2-012DC-00LD | 854794 Relpol

Alternatywny kod produktu: PIR2-012DC-00LD

Opis i Kluczowe Cechy

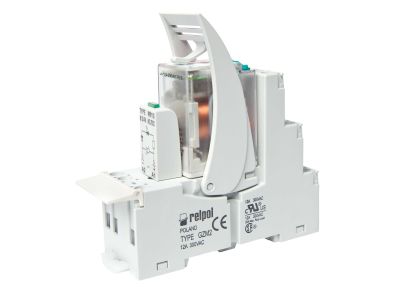

Przekaźnik interfejsowy 2P o symbolu 854794 zasilany napięciem 12V DC to kompaktowe urządzenie o szerokości 27 mm, przeznaczone do separacji obwodów sterujących i zasilających. Wyposażony w dwa zestyki przełączne (2P), wskaźnik LED (zielony) oraz diodę D tłumiącą przepięcia. Montaż na szynie 35 mm lub płycie montażowej (dwa wkręty M3). W zestawie gniazdo GZM2 o stopniu ochrony IP20.

• 2 zestyki przełączne (2P): Zwiększa elastyczność sterowania – pozwala na przełączanie dwóch niezależnych obwodów w jednym module.
• Separacja obwodów wejścia/wyjścia: Zapewnia galwaniczną izolację między obwodami sterującymi a zasilającymi, zwiększając bezpieczeństwo instalacji.
• Wskaźnik LED zielony: Ułatwia szybką weryfikację stanu pracy przekaźnika (załączony/wyłączony) podczas przeglądów i konserwacji.
• Dioda D tłumiąca przepięcia: Chroni układ przed uszkodzeniem spowodowanym przepięciami indukowanymi w obwodzie sterowania.
• Zaciski śrubowe: Umożliwiają pewny i trwały montaż przewodów o odpowiednim przekroju, zgodnie z dokumentacją techniczną.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń niskonapięciowych.

Zastosowanie

Przekaźnik interfejsowy 2P 12V znajduje zastosowanie w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest separacja obwodów i niezawodne przełączanie obciążeń.

• Sterowanie oświetleniem w instalacjach przemysłowych i budynkach biurowych.
• Separacja obwodów sygnalizacji i zasilania w systemach alarmowych.
• Automatyka budynkowa – sterowanie wentylacją, klimatyzacją lub ogrzewaniem.
• Zastosowania w układach PLC i systemach HMI jako element interfejsu między sterownikiem a urządzeniami wykonawczymi.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik montować na szynie 35 mm lub płycie montażowej przy użyciu dwóch wkrętów M3. Zaciski śrubowe pozwalają na podłączenie przewodów o odpowiednim przekroju (szczegóły w dokumentacji technicznej). Zaleca się stosowanie przewodów o izolacji odpowiedniej do napięcia 12V DC. Po montażu należy sprawdzić poprawność podłączenia i stan izolacji.

FAQ

• Jakie jest napięcie zasilania przekaźnika? Przekaźnik zasilany jest napięciem 12V DC, podłączonym do zacisków A1 (+) i A2 (-).
• Czy przekaźnik posiada zabezpieczenie przeciwprzepięciowe? Tak, wyposażony jest w diodę D tłumiącą przepięcia, która chroni układ przed uszkodzeniem spowodowanym przepięciami indukowanymi.
• Jakie jest maksymalne obciążenie styku? Maksymalne obciążenie styku wynosi 12A przy napięciu 24V DC (DC1) lub 250V AC (AC1), zgodnie z parametrami podanymi w dokumentacji.
