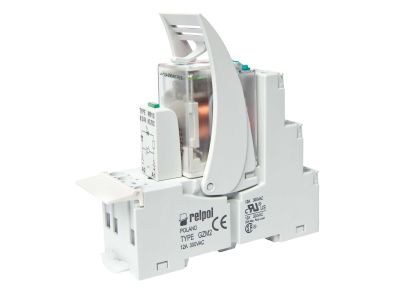

Przekaźnik Interfejsowy 2P 12V, 12A, IP20, PIR2-012AC-00LV | 854797 Relpol

Alternatywny kod produktu: PIR2-012AC-00LV

Opis i Kluczowe Cechy

Przekaźnik interfejsowy 2P (symbol 854797) o szerokości 27 mm to urządzenie separujące obwody sterowania od obwodów wykonawczych. Zaprojektowany do pracy z napięciem zasilania 12 V AC, wyposażony w warystor tłumiący przepięcia i wskaźnik LED sygnalizujący stan pracy. Montaż na szynie 35 mm lub płycie montażowej z możliwością użycia gniazda GZM2 (IP20).

• Dwa zestyki przełączne (2P): Umożliwiają sterowanie dwoma niezależnymi obwodami odbiorczymi przy użyciu pojedynczego sygnału wejściowego.
• Separacja obwodów (wejście/wyjście): Chroni układy sterowania przed zakłóceniami i przepięciami pochodzącymi z obwodów wykonawczych.
• Warystor przeciwprzepięciowy: Zabezpiecza cewkę przekaźnika przed skokami napięcia, wydłużając żywotność urządzenia i zapobiegając uszkodzeniom.
• Wskaźnik LED (zielony): Szybka wizualna diagnostyka stanu pracy – świecenie oznacza obecność napięcia zasilania.
• Zaciski śrubowe: Solidne połączenie elektryczne, kompatybilne z przewodami o średnicy do 2,5 mm² – pewna instalacja nawet przy dużych obciążeniach.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przekaźnik interfejsowy 2P 12V 12A IP20 znajduje zastosowanie w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest separacja obwodów oraz ochrona przed przepięciami.

• Sterowanie oświetleniem, wentylatorami lub pompami w instalacjach przemysłowych.
• Separacja obwodów sterowania od obwodów mocy w maszynach i urządzeniach.
• Realizacja funkcji logicznych w układach automatyki budynkowej i przemysłowej.
• Aplikacje wymagające niskonapięciowego sterowania silnikami lub zaworami.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu zasilania. Przekaźnik może być montowany na szynie 35 mm (DIN) lub przykręcony do płyty montażowej dwoma wkrętami M3. Zaciski śrubowe należy dokręcać z zalecanym momentem 0,5 Nm, aby zapewnić pewny kontakt elektryczny. Upewnić się, że napięcie zasilania 12 V AC jest zgodne z wymaganiami urządzenia. W razie stosowania gniazda GZM2, montować je przed instalacją przekaźnika.

FAQ

• Czy przekaźnik może być zasilany napięciem 12 V DC? Nie – urządzenie jest przeznaczone wyłącznie do zasilania napięciem przemiennym 12 V AC (Un = 12 V AC).
• Jakie jest maksymalne obciążenie styku? Maksymalny prąd łączeniowy wynosi 12 A przy napięciu 250 V AC (AC1) lub 24 V DC (DC1).
• Czy przekaźnik wymaga dodatkowego zabezpieczenia przeciwprzepięciowego? Tak – wyposażony jest w wbudowany warystor, który tłumi przepięcia ograniczając ryzyko uszkodzenia cewki.
