Przekaźnik Interfejsowy 2P 120V, 12A, IP20, PIR2-120AC-00LV | 854799 Relpol

Alternatywny kod produktu: PIR2-120AC-00LV

Opis i Kluczowe Cechy

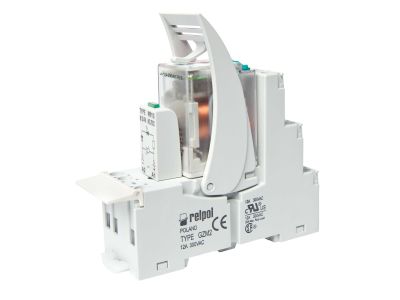

Przekaźnik interfejsowy 2P (symbol 854799) o szerokości 27 mm to modułowe urządzenie przeznaczone do separacji obwodów sterujących i zasilających w instalacjach elektrycznych. Zaprojektowany do montażu na szynie 35 mm lub płycie montażowej, wyposażony w dwa styki przełączne 2P, zasilanie 120V AC oraz wbudowany warystor tłumiący przepięcia. Wskaźnik LED sygnalizuje stan pracy, zaś zaciski śrubowe gwarantują pewny i trwały montaż.

• 2 styki przełączne (2P): Pozwalają na niezależne sterowanie dwoma obwodami – idealne do zastosowań w automatyce i systemach sygnalizacji.
• Zasilanie 120V AC: Kompatybilny z napięciem sieciowym 120V, często stosowanym w urządzeniach przemysłowych i automatyce.
• Wskaźnik LED (zielony): Natychmiastowa wizualna sygnalizacja stanu pracy przekaźnika – ułatwia diagnostykę i monitorowanie systemu.
• Warystor tłumiący przepięcia: Chroni styki przed uszkodzeniem spowodowanym przepięciami, wydłużając żywotność urządzenia.
• Zaciski śrubowe: Umożliwiają pewny i trwały montaż przewodów, minimalizując ryzyko poluzowania się połączenia.
• Montaż na szynie 35 mm lub płycie: Uniwersalna konstrukcja pozwala na instalację w szafach sterowniczych, rozdzielnicach i innych konstrukcjach montażowych.

Zgodność z Normami

Przekaźnik interfejsowy spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) w zakresie separacji obwodów i ochrony przed przepięciami.

Zastosowanie

Przekaźnik interfejsowy 2P 120V AC znajduje szerokie zastosowanie w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest separacja obwodów oraz niezawodne przekazywanie sygnałów sterujących.

• Sterowanie oświetleniem, wentylacją lub innymi odbiornikami w systemach automatyki budynkowej.
• Separacja obwodów niskonapięciowych (np. sterujących) od obwodów zasilających w rozdzielnicach.
• Zastosowanie w układach alarmowych i systemach sygnalizacji – jako element pośredniczący między czujnikami a centralką.
• Automatyka przemysłowa – sterowanie silnikami, pompami i innymi odbiornikami w maszynach i urządzeniach.
• Systemy sterowania HVAC – integracja z termostatami, czujnikami temperatury i wilgotności.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montować na szynie 35 mm lub płycie montażowej, zachowując odpowiednie odstępy między sąsiednimi modułami. Zaciski śrubowe dokręcać z zalecanym momentem (sprawdzić w dokumentacji produktu). W przypadku montażu na szynie, upewnić się, że szyna jest odpowiednio zamocowana i uziemiona. Po montażu sprawdzić poprawność połączeń i sygnalizację LED.

FAQ

• Jaka jest maksymalna obciążalność styku 2P? Przekaźnik obsługuje obciążenie do 12A przy napięciu 250V AC (AC1) oraz 24V DC (DC1), co pozwala na zasilanie większości odbiorników w instalacjach sterujących.
• Czy przekaźnik posiada wbudowany warystor? Tak – wbudowany warystor tłumi przepięcia, chroniąc styki przed uszkodzeniem i przedłużając żywotność urządzenia.
• Jaki jest stopień ochrony IP? Przekaźnik posiada stopień ochrony IP20 – chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie zapewnia ochrony przed wilgocią i wodą.
