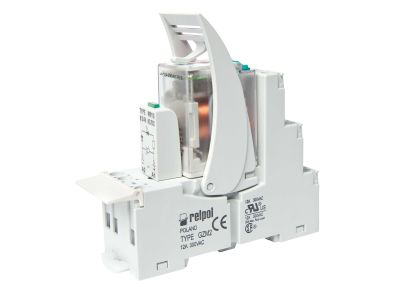

Przekaźnik Interfejsowy 2P 110V, 12A, IP20, PIR2-110DC-00LD | 854796 Relpol

Alternatywny kod produktu: PIR2-110DC-00LD

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PIR2-110DC-00LD (symbol 854796) to kompaktowe urządzenie o szerokości 27 mm, zaprojektowane do separacji obwodów sterowania i zasilania w instalacjach przemysłowych. Wyposażony w dwa zestyki przełączne 2P, wskaźnik LED sygnalizujący stan pracy oraz diodę tłumiącą przepięcia, zapewnia niezawodną ochronę i długotrwałą pracę układu. Montaż na szynie 35 mm lub płycie montażowej.

• 2 zestyki przełączne 2P: Umożliwiają elastyczne sterowanie dwoma obwodami niezależnie, z separacją galwaniczną wejścia i wyjścia.
• Napięcie zasilania 110V DC: Precyzyjne sterowanie obwodami niskonapięciowymi w aplikacjach przemysłowych i automatyce.
• Prąd 12A przy 250V AC/24V DC: Wysoka obciążalność styków gwarantuje stabilne działanie przy podłączaniu odbiorników o średnim poborze mocy.
• Wskaźnik LED zielony: Natychmiastowa wizualna sygnalizacja stanu pracy – aktywny sygnał oznacza załączenie przekaźnika.
• Dioda D tłumiaca przepięcia: Ochrona przed uszkodzeniem układu przez przepięcia powstające podczas wyłączania obwodu.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej w zakresie separacji obwodów i odporności na zakłócenia.

Zastosowanie

Przekaźnik interfejsowy PIR2-110DC-00LD znajduje zastosowanie w systemach sterowania, automatyce przemysłowej oraz instalacjach wymagających separacji obwodów niskonapięciowych.

• Sterowanie oświetleniem w instalacjach przemysłowych i biurowych.
• Separacja obwodów sterowania i zasilania w maszynach produkcyjnych.
• Zastosowanie jako interfejs pomiędzy sterownikami PLC a obwodami wykonawczymi.
• Bezpośrednie sterowanie odbiornikami o prądzie do 12A w układach automatyki.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik montować na szynie 35 mm lub płycie montażowej za pomocą dwóch wkrętów M3. Przed podłączeniem zasilania należy upewnić się, że napięcie wejściowe wynosi 110V DC. Zaciski śrubowe należy dokręcić zgodnie z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Należy unikać przeciążania styków powyżej 12A przy 250V AC lub 24V DC.

FAQ

• Czy przekaźnik może być zasilany napięciem 230V AC? Nie – zasilanie musi wynosić 110V DC, zgodnie z parametrami wejściowymi urządzenia.
• Jaki jest maksymalny prąd obciążenia styków? Przekaźnik obsługuje maksymalny prąd 12A przy napięciu 250V AC lub 24V DC.
• Czy przekaźnik posiada zabezpieczenie przeciwprzepięciowe? Tak – wbudowana dioda D tłumi przepięcia powstające podczas wyłączania obwodu, chroniąc układ przed uszkodzeniem.
