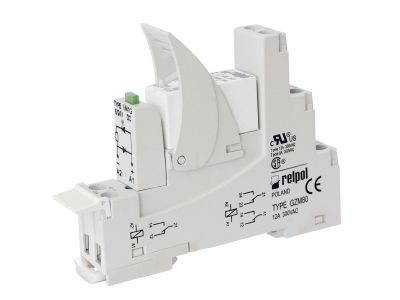

Przekaźnik Interfejsowy 8A, 2P, 230VAC IP20, PI84-230AC-M93G-MS-2012 | 862117 Relpol

Opis i Kluczowe Cechy

Przekaźnik interfejsowy PI84-230AC-M93G-MS-2012 marki RELPOL to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 15,9 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Wyposażone w dwa zestyki przełączne (2P) wykonane z wysokiej jakości materiału AgNi (srebro-nikiel), zapewnia doskonałą przewodność oraz odporność na wypalanie styków przy obciążeniach rezystancyjnych.

• Wysoka zdolność łączeniowa: Przekaźnik obsługuje prąd znamionowy 8 A przy napięciu 250 V AC (kategoria AC1) oraz 8 A przy 24 V DC (kategoria DC1).
• Ochrona i diagnostyka: Zintegrowany zielony wskaźnik LED pozwala na błyskawiczną weryfikację stanu pracy cewki, natomiast wbudowany warystor V skutecznie tłumi przepięcia, chroniąc czułe układy elektroniczne sterownika PLC.
• Bezpieczeństwo: Pełna separacja obwodów wejścia i wyjścia gwarantuje izolację galwaniczną, co jest kluczowe dla stabilności systemów sterowania.
• Kompletny zestaw: Produkt dostarczany jest wraz z gniazdem GZM80 o stopniu ochrony IP 20, co ułatwia szybką wymianę modułu bez konieczności demontażu okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Zastosowanie materiału styków AgNi oraz odpowiednia konstrukcja izolacji zapewniają długą żywotność mechaniczną i elektryczną. Stopień ochrony IP 20 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem, co jest standardem w instalacjach wewnątrz rozdzielnic.

Zastosowanie

Przekaźnik PI84-230AC-M93G-MS-2012 znajduje szerokie zastosowanie w układach separacji sygnałów sterujących od obwodów wykonawczych. Jest idealnym wyborem do:

• Sterowania oświetleniem i systemami HVAC w automatyce budynkowej.
• Separacji wyjść cyfrowych sterowników PLC od odbiorników o większym poborze prądu.
• Układów sygnalizacji i alarmowania w przemyśle.
• Systemów wymagających dwóch niezależnych torów prądowych sterowanych jednym sygnałem 230 V AC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i elastyczny, co doceni każdy instalator. Przekaźnik wraz z gniazdem GZM80 przystosowany jest do montażu na standardowej szynie DIN 35 mm (szyna TS35). Alternatywnie, istnieje możliwość montażu na płycie montażowej przy użyciu jednego wkrętu M3. Zaciski śrubowe (wejście: A1-A2, wyjście: 11-12-14 oraz 21-22-24) zapewniają pewne połączenie przewodów. Podczas dokręcania należy zachować odpowiedni moment obrotowy, aby nie uszkodzić zacisków, jednocześnie gwarantując stabilność styku elektrycznego.

FAQ

• Czy przekaźnik posiada moduł przeciwprzepięciowy? Tak, urządzenie posiada wbudowany warystor, który chroni cewkę i układ sterujący przed szkodliwymi pikami napięcia.
• Jakie jest napięcie zasilania cewki? Przekaźnik jest przystosowany do pracy z napięciem znamionowym 230 V AC.
• Czy zestaw zawiera gniazdo? Tak, produkt jest kompletnym zestawem interfejsowym składającym się z przekaźnika wykonawczego oraz gniazda śrubowego GZM80.
• Jaki jest materiał styków? Zastosowano styki AgNi, które są optymalnym wyborem dla obciążeń o charakterze rezystancyjnym i lekko indukcyjnym.
