Przekaźnik Interfejsowy 1P 12V, 16A, IP20, PI85-012AC-M91G-MS-2011 | 854919 Relpol

Alternatywny kod produktu: PI85-012AC-M91G-MS-2011

Opis i Kluczowe Cechy

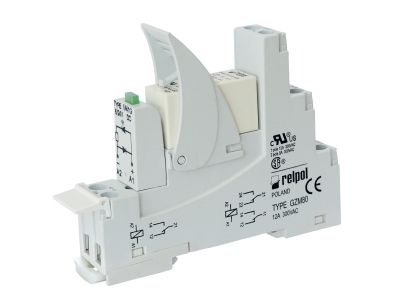

Przekaźnik interfejsowy 1P (symbol 854919) o szerokości 15,9 mm to kompaktowe urządzenie do separacji obwodów sterujących i zasilających. Zasilany napięciem 12V AC, wyposażony w jeden zestyk przełączny (1P) o obciążalności 16A przy 240V AC. Wbudowany warystor tłumi przepięcia, chroniąc styki przed uszkodzeniem, a zielony wskaźnik LED sygnalizuje stan pracy. Zaciski śrubowe z mostkowaniem dla obciążeń powyżej 12A zapewniają pewne połączenia elektryczne. Gniazdo GZM80 w komplecie ułatwia montaż na szynie 35 mm lub płycie montażowej.

• Zestyki 1P 16A: Przełączny zestyk o obciążalności 16A (AC1) i 24V DC umożliwia sterowanie obwodami mocy z niskonapięciowych sygnałów sterujących.
• Separacja obwodów wejście/wyjście: Izolacja galwaniczna chroni czułe układy sterowania przed zakłóceniami z obwodów mocy.
• Warystor przeciwprzepięciowy: Ochrona styków przed przepięciami łączeniowymi wydłuża żywotność przekaźnika.
• Wskaźnik LED zielony: Sygnalizacja aktywnego stanu cewki ułatwia diagnozowanie układu.
• Zaciski śrubowe z mostkowaniem: Możliwość mostkowania zacisków 11/21, 12/22, 14/24 dla obciążeń >12A zapewnia stabilne połączenia przy wyższych prądach.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i został oznakowany znakiem CE. Zaprojektowany zgodnie z normami dotyczącymi przekaźników przemysłowych i separatorów obwodów.

Zastosowanie

Przekaźnik interfejsowy 1P znajduje zastosowanie w układach automatyki przemysłowej, sterowaniu maszynami oraz w instalacjach niskonapięciowych wymagających separacji galwanicznej między obwodami sterującymi a zasilającymi.

• Sterowanie stycznikami, elektromagnesami lub wentylatorami z niskonapięciowych sygnałów PLC.
• Separacja obwodów zasilania 230V AC od obwodów sterowania 12V DC w systemach automatyki budynkowej.
• Zabezpieczanie układów elektronicznych przed zakłóceniami zasilania poprzez separację galwaniczną.
• Stosowanie w maszynach przemysłowych do izolowania sygnałów sterujących od mocy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik montować na szynie 35 mm (z gniazdem GZM80) lub bezpośrednio na płycie montażowej przy użyciu wkręta M3. Zaciski śrubowe dokręcać zgodnie z zalecanym momentem (wg dokumentacji). Dla obciążeń powyżej 12A należy mostkować odpowiednie zaciski (11-21, 12-22, 14-24). Zaleca się umieszczenie urządzenia w suchym środowisku wewnętrznym, z dala od źródeł ciepła i zakłóceń elektromagnetycznych.

FAQ

• Jakie jest napięcie zasilania cewki? Cewka przekaźnika zasilana jest napięciem 12V AC.
• Czy przekaźnik posiada separację galwaniczną? Tak – konstrukcja zapewnia separację między obwodami wejściowymi (cewka) a wyjściowymi (styki).
• Jakie jest zalecane mostkowanie zacisków? Dla obciążeń powyżej 12A należy mostkować styki: 11 z 21, 12 z 22 oraz 14 z 24 – zwiększa to trwałość połączeń przy wyższych prądach.
