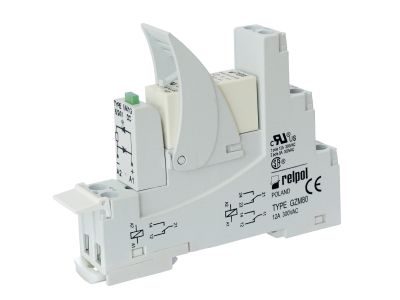

Przekaźnik Interfejsowy 1P 120V, 16A, IP20, PI85-120AC-M93G-MS-2011 | 854921 Relpol

Alternatywny kod produktu: PI85-120AC-M93G-MS-2011

Opis i Kluczowe Cechy

Przekaźnik interfejsowy 1P (1 zestyk przełączny) o symbolu 854921 to kompaktowe urządzenie (szerokość 15,9 mm) przeznaczone do separacji obwodów sterowania i zasilania w instalacjach elektrycznych. Zaprojektowany do montażu na szynie 35 mm lub płycie montażowej za pomocą wkręta M3. Wyposażony w wskaźnik LED (zielony), warystor tłumiący przepięcia oraz zaciski śrubowe. Przeznaczony do pracy z napięciem zasilania 120 V AC.

• Jeden zestyk przełączny (1P): Umożliwia przełączanie obwodów zasilania i sterowania w jednym punkcie, zapewniając elastyczność w projektowaniu układów.
• Napięcie zasilania 120 V AC: Kompatybilny z amerykańskimi i azjatyckimi standardami napięciowymi, często stosowany w urządzeniach importowanych.
• Obciążalność 16 A / 250 V AC: Wysoka zdolność przełączania – wystarczająca dla większości aplikacji przemysłowych i budowlanych.
• Warystor przeciwprzepięciowy: Ochrona układu przed skokami napięcia i przepięciami, zwiększająca niezawodność i trwałość przekaźnika.
• Wskaźnik LED zielony: Szybka wizualna diagnostyka stanu pracy – świecąca dioda sygnalizuje obecność napięcia zasilania.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi separacji obwodów i ochrony przed przepięciami. Stosowany w instalacjach zgodnych z normami UL, VDE i IEC.

Zastosowanie

Przekaźnik interfejsowy 854921 znajduje zastosowanie w układach sterowania, automatyce przemysłowej i instalacjach budowlanych, gdzie wymagana jest separacja obwodów i niezawodne przełączanie sygnałów.

• Sterowanie oświetleniem, wentylacją lub ogrzewaniem w budynkach użyteczności publicznej.
• Separacja obwodów sterowania od zasilania w maszynach przemysłowych.
• Zastosowanie w układach alarmowych i zabezpieczających.
• Automatyka budynkowa – integracja z systemami BMS (Building Management System).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Przekaźnik montować na szynie 35 mm lub płycie montażowej za pomocą wkręta M3. Zaciski śrubowe zacisnąć z odpowiednim momentem (zgodnie z dokumentacją producenta). W przypadku obciążeń powyżej 12 A należy mostkować zaciski 11 z 21, 12 z 22 oraz 14 z 24. Zaleca się stosowanie przewodów o odpowiednim przekroju dostosowanym do obciążenia.

FAQ

• Czy przekaźnik nadaje się do napięcia 230 V AC? Przekaźnik jest zaprojektowany do pracy z napięciem zasilania 120 V AC. Do zastosowań z napięciem 230 V AC należy użyć przekaźnika z odpowiednim napięciem wejściowym.
• Jakie jest maksymalne obciążenie styku? Maksymalne obciążenie styku wynosi 16 A przy napięciu 250 V AC (AC1) lub 24 V DC (DC1). Dla obciążeń powyżej 12 A wymagane jest mostkowanie odpowiednich zacisków.
• Jaki jest stopień ochrony IP przekaźnika? Stopień ochrony IP20 chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Nie zapewnia ochrony przed wilgocią ani pyłem w dużym stężeniu.
