Przekaźnik interfejsowy 1C/O 6A, 60V DC Zelio Relay | RSL1AB4ND Schneider Electric

Opis i Kluczowe Cechy

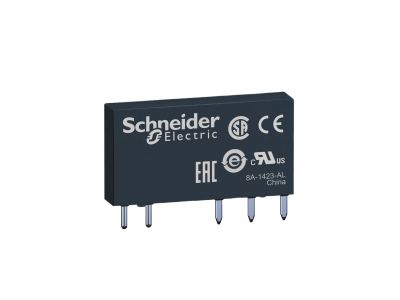

Przekaźnik interfejsowy RSL1AB4ND firmy Schneider Electric, należący do serii Zelio Relay, to kompaktowe urządzenie przełączające wyposażone w jeden styk przełączny SPDT (1C/O) o obciążalności prądowej 6 A. Napięcie sterujące cewki wynosi 60 V DC. Dzięki szerokości zaledwie 6 mm przekaźnik zajmuje minimalną ilość miejsca na szynie, umożliwiając budowę gęsto upakowanych paneli sterowania bez utraty niezawodności.

• Szerokość 6 mm: Jeden z najcieńszych przekaźników na rynku pozwala instalować go w miejscach o ograniczonej przestrzeni, zwiększając gęstość montażu w rozdzielnicy.
• Styk przełączny SPDT (1C/O) o prądzie 6 A: Zapewnia uniwersalność przełączania – możliwość pracy zarówno jako NO, jak i NC – przy bezpiecznym przewodzeniu prądu obciążenia bez ryzyka przegrzania styków.
• Napięcie cewki 60 V DC: Dopasowane do sterowników PLC i przemysłowych systemów automatyki pracujących w napięciowym standardzie 60 V DC, co eliminuje konieczność stosowania dodatkowych konwerterów.
• Łatwa instalacja i demontaż: Przekaźnik wtykany w gniazdo – szybkie podłączenie i wymiana bez narzędzi, co skraca czas konserwacji i modernizacji maszyn.
• Niezawodność Schneider Electric: Dziesięciolecia doświadczenia w produkcji przekaźników od 1924 roku gwarantują stabilną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Przekaźnik RSL1AB4ND został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż urządzenia powinien być wykonany przez wykwalifikowany personel zgodnie z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Dzięki zwartej budowie i uniwersalnemu stykowi przełącznemu przekaźnik RSL1AB4ND znajduje zastosowanie w wielu gałęziach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących o niewielkim prądzie.

• Sterowanie odbiornikami w maszynach pakujących, tekstylnych, systemach HVAC oraz panelach sterowania silnikami.
• Generowanie impulsów do styczników, przekaźników pomocniczych oraz wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy (zastosowanie z modułami LED lub przekaźnikami sygnalizacyjnymi) w szafach sterowniczych.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, sterowanie roletami i bramami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przekrój przewodów oraz moment dokręcania zacisków dobierz zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową 6 A. Przekaźnik wtykany montuj w gnieździe aż do zatrzaśnięcia – demontaż wykonuj przez pociągnięcie za korpus, trzymając za podstawę.

FAQ

• Jakie jest napięcie i rodzaj cewki? Napięcie sterujące cewki wynosi 60 V DC. Przekaźnik nie jest przystosowany do napięcia przemiennego – należy stosować wyłącznie zasilanie stałe.
• Czy przekaźnik nadaje się do montażu na szynie DIN? Tak, przekaźnik RSL1AB4ND montowany jest w dedykowanym gnieździe (sprzedawanym osobno) przeznaczonym do szyny TH35. Szerokość modułu 6 mm pozwala na gęste upakowanie.
• Jaki jest typ styku i jego obciążalność? Styk jest przełączny SPDT (1C/O) – umożliwia pracę w konfiguracji NO lub NC. Prąd znamionowy wynosi 6 A. Nie należy przekraczać tej wartości, aby uniknąć przegrzania styków.
